ИННОВАЦИИ БИЗНЕСУ

Номер

13-005-03

Наименование проекта

Способ изготовления отливок деталей газо- и пневмоарматуры.

Назначение

Изготовление отливок деталей оборудования, работающего при давлении до 100 МПа методом литья под давлением

Рекомендуемая область применения

Литейное производство. Получение отливок из цветных сплавов методом литья под давлением.

Описание

Результат выполнения технологической разработки

Предлагаемый способ осуществляется следующим образом. Расплавленные и

перегретые на 50-100° выше ликвидус сплавы заливают в окно холодной камеры 1 (см. рис.) и пресс-плунжером 2 впрыскивают в пресс-форму 3, подогретую до температуры 100-250°С. Скорость движения пресс-плунжера равна или несколько выше скорости кристаллизации металла и задается программным устройством. На пресс-плунжер предварительно накладывают давление 100-200 МПа. Закристаллизовавшуюся отливку отжигают при температуре гомогенизационного обжига в течение времени, необходимого для устранения внутри дендритной ликвации компонентов, закаливают с температур однофазного твердого раствора и проводят старение для упрочнения отливки.

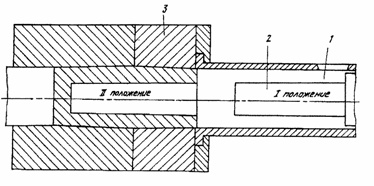

Схема устройства, реализующего предлагаемый способ

Преимущества перед известными аналогами

Повышение стойкости отливок к высоким давлениям газа и пара

Стадия освоения

Опробовано в условиях опытной эксплуатации

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

Повышение прочности металла отливки в 1.5-2 раза. Повышение коэффициента использования металла до 0,83-0,90. Соблюдение точности размеров отливки по 7-8 квалитету точности. Сохранение герметичности под пневматическим и гидравлическим давлением до 100 МПа

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

20.10.2003
