Результат выполнения конструкторской разработки.

Существенным отличием центробежного трибоэлектрофильтра (ЦТЭФ) от серийной центрифуги является наличие трибоэлектризационной сетки 7 (см. рис.1), предназначенной (при возникновении трибоэлектрического поля) для:

-повышения тонкости и полноты очистки масел, в том числе от частиц с малой

плотностью;

-удержания осевших на стенке ротора загрязняющих примесей, в том числе -

волокнистых.

При изготовлении трибоэлектризационной вставки учитывались следующие требования:

-сетка вставки должна быть изолирована от корпуса центрифуги (с целью исключения утечки заряда);

-диаметр ячеек сетки должен быть менее 200 мкм;

-расстояние от стенки ротора до сетчатой вставки должно быть оптимальным (выбрано по результатам предварительных опытов), т.к. при его увеличении снижается трибоэлектрический эффект, а при уменьшении - полезный объем ротора. В результате - это расстояние было взято в пределах 15...18 мм;

-наличие вставки не должно существенно увеличивать гидравлическое

сопротивление, т.е. влиять на снижение расхода масла и частоты вращения ротора.

-простота изготовления и технического обслуживания.

Сетчатая вставка - электризатор содержит каркас, состоящий из верхнего 1 (см. рис.2) и нижнего 2 диэлектрических оснований с металлическими кольцами 3, сетку. Между сеткой и крышкой ротора вследствие трибоэлектризации возникает электростатическое поле, способствующее активному осаждению и удержанию частиц на стенках ротора.

По аналогичной схеме были разработаны ЦТЭФ, дополненные конструктивными элементами с целью повышения эффективности очистки жидкостей как от твердых примесей, так и от волокон.

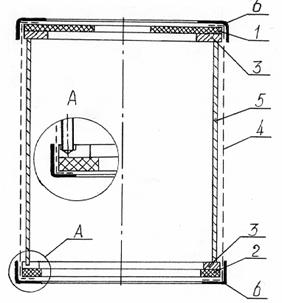

Рис.2.Сетчатая вставка - электризатор
