Результат выполнения конструкторской разработки.

Плита работает от гидравлического питателя с давление 10 МПа (100 кгс/см*2). Состоит из корпуса с пазами 16Н11, центральным пазом Н9, двенадцати встроенных гидроцилиндров, соединенных между собой каналами, и штуцеров (см. рис. 1).

Обрабатываемая заготовка может быть установлена непосредственно на плиту или в сменную наладку, которая базируется на пазу 16Н9. К боковому пазу можно крепить всевозможные упоры. Заготовки крепятся с помощью крепежных средств из комплекта УСП-16: шпильки, болта, тяги и т.д., устанавливаемых в штоке гидроцилиндра.

Гидроцилиндры могут работать все одновременно, а при необходимости любой из них может быть отключен поворотом штока гидроцилиндра на 90°с помощью специального ключа, входящего в комплект плиты.

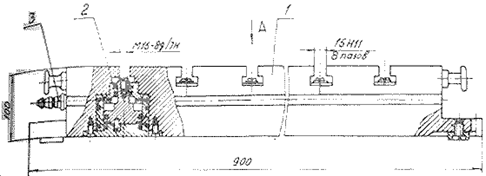

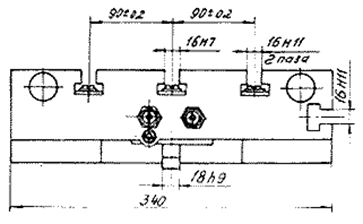

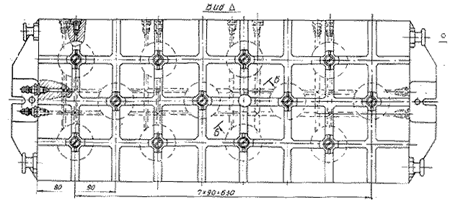

Рис.1 Плита прямоугольная с механизированным приводом:

1 - корпус; 2 - гидроцилиндр; 3 - штуцер
