Номер 11-092-03 |
|
Наименование проекта Приспособление для протягивания пазов в рычагах |
|
Назначение Для протягивания шпоночных пазов и шлицевых отверстий в деталях типа рычагов |
|
Рекомендуемая область применения На протяжных станках |
|
Описание
Результат выполнения конструкторской разработки. Приспособление (см. рис.1) состоит из корпуса, сектора, центровика, фиксатора, ползуна, болтов. Приспособление устанавливается центровиком в плиту станка. Сектор закреплен за выступ в плите станка и скреплен с корпусом болтами. На центровике устанавливается сменная наладка. Обрабатываемая деталь устанавливается сменная наладка. Обрабатываемая деталь устанавливается одним отверстием на сменную наладку, другим - на сменный фиксатор, закрепленный в ползуне. Ползун перемещается по пазу корпуса. Для обработки пазов, расположенных под углом к оси симметрии детали, корпус с закрепленным фиксатором устанавливается в нужном положении по шаблону и крепится болтами.

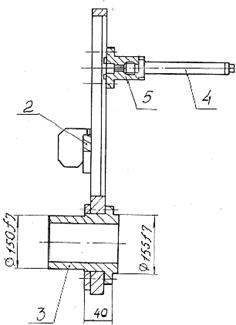

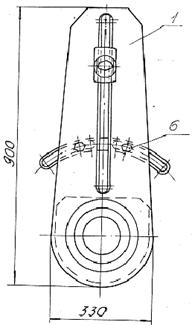

Рис.1 Приспособление для протягивания пазов в рычагах: 1 - корпус; 2 - сектор; 3 - центровик; 4 - фиксатор; 5 - ползун; 6 - болт |
|
Преимущества перед известными аналогами Удобство протягивания шпоночных пазов шлицевых отверстий. Надежность и простота конструкции |
|
Стадия освоения Внедрено в производство |
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|
Технико-экономический эффект Сокращение времени на установку протяжек на 10-15% |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 17.10.2003 |
