Номер

11-091-03

Наименование проекта

Патрон быстросменный для протяжек

Назначение

Для установки и закрепления и ориентации протяжек с технологической лыской

Рекомендуемая область применения

На протяжных станках

Описание

Результат выполнения конструкторской разработки.

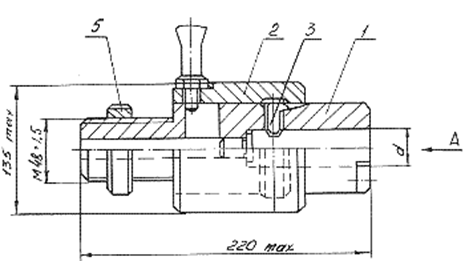

Состоит из корпуса, муфты, кулачков, вкладыша, контргайки.

Патрон ввертывается в ползун станка и фиксируется в нужном положении контргайкой.

Протяжка устанавливается в корпус патрона и фиксируется в нужном положении контргайкой.

Протяжка устанавливается в корпус патрона и фиксируется от разворота вкладышем. При перемещении втулки вправо кулачки перемещаются радиально к центру, попадают в выточку на хвостовике протяжки и удерживают ее от выпадения из патрона.

Для снятия протяжки втулку перемещают влево и при движении протяжки кулачки скользят по конической поверхности выточки, раздвигаются в выточку муфты, освобождая протяжку.

Обозначение

d

ch9

Т160.4661.002

10

8

- 01

12

10

- 02

14

12

- 03

16

13

- 04

18

15

- 05

20

17

- 06

22

19

- 07

25

21

- 08

28

24

- 09

30

26

- 10

35

30

- 11

40

35

- 12

45

40

- 13

50

45

- 14

55

50

- 15

60

55

- 16

70

65

Преимущества перед известными аналогами

Обеспечивает точность установки и быстроту закрепления протяжек

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Сокращение времени на установку протяжек на 15 - 20%

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

17.10.2003
