Номер

11-090-03

Наименование проекта

Стол поворотный с пневмозажимом

Назначение

Для установки и закрепления деталей при обработке их в наладках

Рекомендуемая область применения

На фрезерных и сверлильных станках

Описание

Результат выполнения конструкторской разработки.

Стол поворотный с пневмозажимом (рис.1) состоит из корпуса, поворотной плиты, сдвоенного пневмоцилиндра со штоком, муфты подвода воздуха, червячной пары, стяжного хомута и пневмораспределителя.

Обрабатываемая деталь вместе с наладкой устанавливается на плиту с фиксацией по поверхности диаметром 60Н7 и пазу 12Н9. Деталь закрепляется либо тягой (наладкой), укрепляемой в штоке пневмоцилиндра, либо болтами или прихватами (наладками), устанавливаемыми в пазах16 мм плиты. Плита поворачивается на требуемый угол с помощью червячной пары рукояткой и зажимается хомутом. Управление работой пневмоцилиндра осуществляется пневмораспределителем. Воздух подводится к вращающемуся пневмоцилиндру через неподвижную муфту.

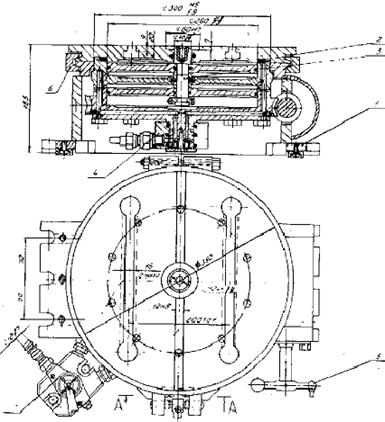

Рис.1 Стол поворотный с пневмозажимом:

1 - корпус; 2 - плита; 3 - шток пневмоцилиндра; 4 - муфта;

5 - рукоятка червячной пары; 6 - хомут;

7 - пневмораспредделитель

Преимущества перед известными аналогами

Точность обработки. Надежность закрепления деталей.

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Снижение трудоемкости на 15 - 20%

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

17.10.2003
