ПОДРОБНАЯ ИНФОРМАЦИЯ
Заявку на получение дополнительной информации по этому проекту можно заполнить здесь.
|
Номер 11-089-03 |
|
Наименование проекта Приспособление для ориентации протяжек |
|
Назначение Для установки и закрепления шестерен при протягивании отверстий различных геометрических форм |
|
Рекомендуемая область применения На протяжных станках |
|
Описание
Результат выполнения конструкторской разработки. Приспособление (см. рис.1) состоит из корпуса, четырех кулачков, винтов, лимба и винта. Приспособление цилиндрическим хвостовиком корпуса устанавливается в ползун станка и фиксируется в заданном положении винтом. Отсчет угла поворота производится по лимбу. Протяжка устанавливается хвостовиком в квадратное отверстие, образованное торцами кулачков. Для возможности установки протяжек с различными размерами хвостовиков кулачки имеют перемещение в радиальном направлении при помощи винтов. Установка кулачков на заданный размер производится по шкалам, нанесенным на поверхность кулачков.

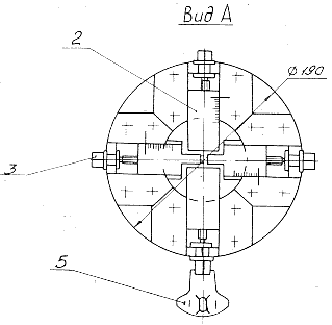

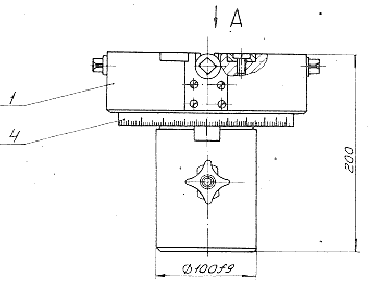

Рис. 1 Приспособление для ориентации протяжек: 1 - корпус; 2 - кулачок; 3,5 - винты; 4 - лимб |
|
Преимущества перед известными аналогами Широкий диапазон протягивания отверстий различных геометрических форм. Точность угла поворота |
|
Стадия освоения Внедрено в производство |
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|
Технико-экономический эффект Снижение трудоемкости на 20% |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 17.10.2003 |
