ИННОВАЦИИ БИЗНЕСУ

Номер

11-087-03

Наименование проекта

Приспособление зубофрезерное для обработки деталей типа вал-шестерня

Назначение

Для установки и закрепления деталей типа вал-шестерня

Рекомендуемая область применения

На зубофрезерных станках

Описание

Результат выполнения конструкторской разработки.

Приспособление (см. рис.1) состоит из корпуса, центровика, втулки, колец, прижимов, гайки, конуса.

Приспособление базируется на столе станка по центровику. Втулка может перемещаться по корпусу в зависимости от длины обрабатываемой детали, которая устанавливается центровым отверстием на конус и поджимается центром поддерживающей стойки станка. При вращении гайки перемещается кольцо и конической поверхностью воздействует на кулачки, которые зажимают деталь.

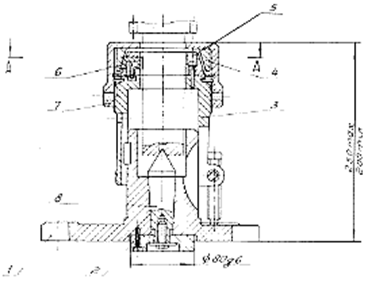

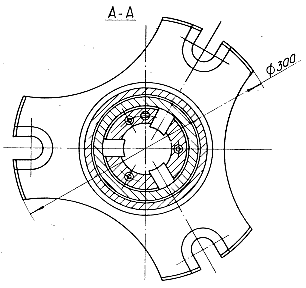

Рис.1 Приспособление зубофрезерное для обработки деталей типа валов:

1 - корпус; 2 - центровик; 3 - втулки; 4,5 - кольца; 6 прижимы;

7 - гайка; 8 - конус

Преимущества перед известными аналогами

Простота и универсальность переналадки

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Снижение трудоемкости на 15-20%

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

17.10.2003
