Номер 11-084-03 |
|||
|
Наименование проекта Приспособления зубофрезерные и зубодолбежные |
|||
|
Назначение Для установки и закрепления деталей типа шестерен при обработке |
|||
|
Рекомендуемая область применения На зубообрабатывающих станках |
|||
|
Описание
Результат выполнения конструкторской разработки. Приспособление (см. рис.1) состоит из подставки 1, механогидравлического зажима 2, тяги 5, шайбы 3, гайки 4, центровика 7, винтов 6. Приспособление закрепляется на столе станка с базированием по центровику. На приспособление устанавливается сменная наладка, которая крепится винтами и служит для установки и центрирования детали. Обрабатываемая деталь закрепляется механогидравлическим зажимом через тягу, шайбу и гайку.

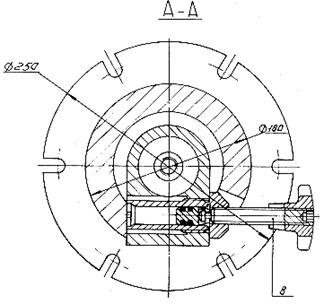

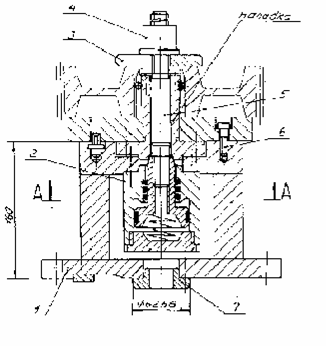

Рис.1 Приспособление зубофрезерное: 1 - подставка; 2 - зажим; 3 - шайба; 4 - гайка; 5 - тяга; 6 - винт; 7 - центровик |
|||
|
Преимущества перед известными аналогами Простота и компактность наладки |
|||
|
Стадия освоения Внедрено в производство |
|||
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|||
|
Технико-экономический эффект Снижение трудоемкости на 15-20% |
|||
|
Возможность передачи за рубеж Возможна передача за рубеж |
|||
|
Дата поступления материала 17.10.2003 |
