Результат выполнения конструкторской разработки.

Приспособление работает от пневмосети Р = 0,4 - 0,6 Мпа (4 -6 кгс/см2) и служит для фрезерования различных пазов и изделий с многогранными поверхностями.

В состав приспособления входят корпус, втулка, планшайба, рычаг, пружина тарельчатая, пневмоцилиндр, рычажное устройство, рукоятка, штырь подпружиненный, пневмораспределитель (см. рис. 1).

Детали устанавливаются при помощи специальных наладок, которые центрируются по проточке делительной втулки, кроме этого на ней закреплена планшайба с четырьмя пазами, на которую можно установить трехкулачковый патрон для фрезерования деталей типа болтов. Крепление производится с помощью рычага и тарельчатых пружин. Сжатие пружин и открепление изделия достигается пневмоцилиндром и рычажным усройством, управляемым от пневмораспределителя.

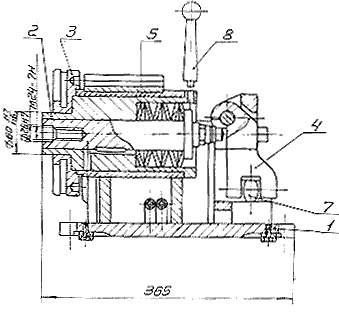

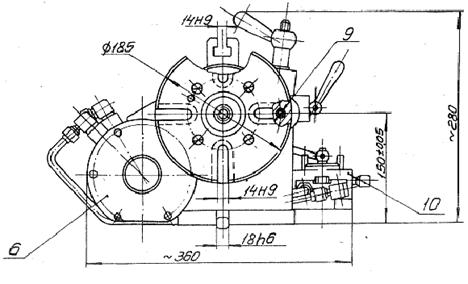

Рис. 1 Приспособление наладочное, делительное с пневмоприводом:

1- корпус; 2 - втулка; 3 - планшайба; 4 - рычаг; 5 - пружина тарельчатая;

6 - пневмоцилиндр; 7 - рычажное устройство; 8 - рукоятка;

9 - штырь подпружиненный; 10 - пневмораспределитель
