Результат выполнения конструкторской разработки.

Приспособление (рис.1) состоит из алюминиевого корпуса, в пазы которого запрессованы вставки, изготовленные из стали марки 10. В отверстие корпуса запрессована втулка, в которую устанавливается сменный центровик, который служит для установки обрабатываемой детали. На буртике корпуса установлено стальное кольцо, скрепленное с корпусом приспособления винтами. В делительном диске имеются фиксирующие отверстия, число которых равно числу торцевых радиальных пазов в шлифуемой детали. В делительный диск запрессован установочный палец, служащий для фиксирования детали на дополнительном технологическом отверстии. Положение установочного пальца делительного диска должно быть согласовано с центровым отверстием обрабатываемой детали. Фиксация делительного диска при обработке пазов производится при помощи установочного штыря, который одновременно входит в одно из фиксирующих отверстий делительного диска и в постоянное отверстие кольца.

Приспособление устанавливается на магнитной плите плоскошлифовального станка и обрабатываемую деталь закрепляют на приспособлении магнитным силовым потоком. При включенном положении плиты магнитные силовые линии пойдут через верхнюю плиту, вставки корпуса приспособления, обрабатываемую деталь. А затем через эти же вставки замкнутся через нижнюю плиту (магнитной плиты).

После установки детали на сменный центровик и установочный палец включается ток электромагнитной плиты или поворачивается рукоятка, перемещающая общий блок в плите с постоянными магнитами, а затем шлифуется первый паз. Освободив шлифуемую деталь от воздействия магнитного силового потока, делительный диск с сидящей на нем деталью поворачивают и фиксируют установочным штырем в следующем отверстии. После этого снова включается магнитная плита и шлифуется очередной паз.

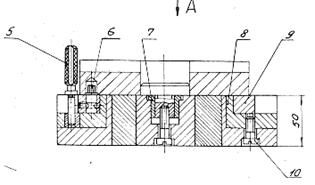

Рис.1 Приспособление делительное к магнитной плите:

1 - корпус; 2,3,4 - вставки; 5 - штырь; 6 - палец; 7 - втулка; 8 - кольцо;

9 - диск делительный; 10 - винт
