Результат выполнения научно-исследовательской работы.

Устройство (принципиальная схема - рис.1) обеспечивает изготовление штампованных деталей в готовом к монтажу виде, деталей высокой точности по форме и размерам на существующих штампах и прессах, в том числе и на находящихся в эксплуатации долгое время.

Компенсирующее устройство представляет собой составную подштамповую плиту. Верхняя половина устройства связана с нижней посредством комбинированного шарнира - сферической пары и комплекта подшипиковых шариков. Нижняя половина неподвижно крепится к столу пресса. Верхняя половина, к которой крепится штамп, может смещаться в угловом и горизонтальном направлениях. За счет этого в режиме обратной связи происходит подстройка соосности пуансона и матрицы штамп под смещенное положение (перекос) ползуна пресса.

а)

б)

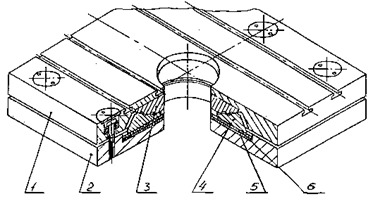

а - общий вид

б - угловое смещение по сфере

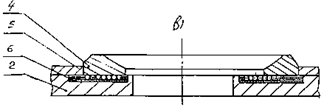

в - горизонтальное смещение подпятника

1 - плита верхняя; 2 - плита нижняя; 3 - пята сферическая;

4 - подпятник; 5 - шарики подшипниковые;

6 - кольцо опорное

Рис.1 Принципиальная схема компенсирующего устройства

и механизм его действия

Особенности конструкции устройства для пресса:

i.25 ТС (250 КС) - две модификации:

1)ординарная сферическая пята с хвостовиком, дополнительные узлы отсутствуют;

2)двойная сферическая пята, дополнительные узлы - ограждение.

ii.40 ТС (400 КН) - две модификации:

1)ординарная сферическая пята с хвостовиком, дополнительные узлы отсутствуют;

2)двойная сферическая пята, дополнительные узлы - вертикальные и горизонтальные демпферы, стопоры

iii.63 ТС (630 КН) - три модификации:

1)плоская сферическая (ординарная) пята. Дополнительные узлы - вертикальные демпферы;

2)двойная сферическая пята, дополнительные узлы отсутствуют;

3)плоская сферическая (ординарная) с нестандартным провальным окном, дополнительные узлы - вертикальные демпферы.

iv.100 ТС (1000 КН) - три модификации:

1)ординарная сферическая пята с хвостовиком, дополнительные узлы отсутствуют;

2)двойная сферическая пята, дополнительные узлы отсутствуют;

3)двойная сферическая пята, дополнительные узлы - вертикальные и горизонтальные демпферы, стопоры

v.160 ТС (1600 КН): плоская сферическая пята, дополнительные узлы - вертикальные демпферы
