Результат выполнения конструкторской разработки.

В стойке корпуса имеется два отверстия, в которые устанавливаются две пробирки с исследуемым и образцовым веществами. Объем веществ в пробирках должен быть равным. Каждую пробирку плотно охватывает пластина конденсатора, при идентичности веществ емкость конденсаторов одинакова и стрелки индикатора останутся на контрольном месте, при наличии примеси в исследуемом веществе стрелка отклоняется от контрольной отметки. По величине отклонения стрелки делают выводы о процентном содержании примесей.

Основа прибора - симметричный мультивибратор (см. рис.), выполненный на транзисторах vТ2 и vТЗ. Конденсаторы С1 и С2 -измерительные. Если их емкости равны, скважность импульсов на коллекторах транзисторов мультивибратора одинакова.

Питание прибора осуществляется от двух последовательно соединенных аккумуляторных батарей. Напряжение подается включением sА1 на стабилизатор, состоящий из стабилитрона vd1, резистора r9 и регулирующего транзистора vТ5. Для контроля напряжения источника питания используется тот же стрелочный индикатор РА1, подключенный к источнику через контакты кнопочного переключателя sВ1 и добавочный резистор r8.

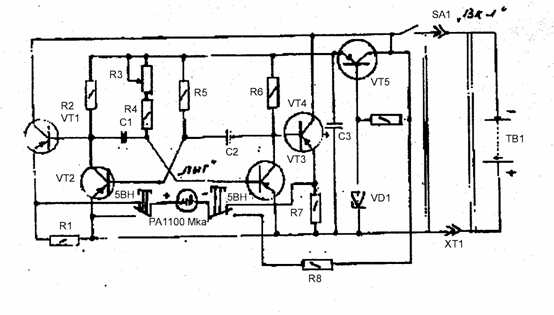

Рис. Схема идентификатора

Применение устройства позволяет проводить экспресс-анализ на наличие примесей в различных веществах, требующих определенной чистоты.
