Данная работа явилась результатом выполнения конструкторской разработки. Предназначен для измерения, регистрации тепловых параметров в открытых и закрытых системах теплоснабжения. Принцип работы теплосчетчика заключается в измерении количества теплоносителя, его температуры и давления с последующим расчетом тепловой энергии и массы теплоносителя по каждому из четырех каналов (трубопроводов). Не требует перенастройки при изменении направления движения жидкости. Тепловычислитель микропроцессорный ТВ-6. Р=10 ВА, - 220v, или 2 литиевые батареи 5,4-7v; комплект (от 1 до 4) первичных электромагнитных преобразователей объемного расхода теплоносителя типа ИПРЭ-3, -220v; Р=45 ВА; комплект термопреобразователей сопротивления КТПТР-04-1 (КТСПР 001) или КТПТР-01-1 (КТСПР 001); датчик давления (до 4 шт.) по заказу. Питание от ТВ-06,u= 7-10,5v;

Пределы допускаемых основных погрешностей комплектных теплосчетчиков ТС-06 при измерении массы и массового расхода теплоносителя в диапазоне расходов от 0,01qmax(1: 100) не более 2%:±1,0% отqmaxдо 0,1qmax;±1,5% от 0,1qmaxдо 0,04qmax;±2,0% от 0,04qmaxдо 0,01qmax. Предел допускаемой основной относительной погрешности при измерении количества тепловой энергии:±6%для 5°С <>< 10°с;±5%="" для="" 10°с=""><>< 20°с;±4%="" для="" 20°с=""><><>

Диапазон измеряемых расходов в каждом канале (трубопроводе)g= 0,227 - 900 м ³/ч; перекрывается датчиками с диаметром условного прохода Ду: 32, 40, 50, 65, 80, 100, 150, 200 мм; Диапазон измеряемых температур в каждом канале (трубопроводе) от 3 до 150°С; Измеряемые разности температур 5°С-145°С.

Расширенный диапазон измеряемых расходов позволяет использовать ТС-06 без переключения как в зимнем, так и в летнем режимах. Минимальная разность измеряемых температур 5 С позволяет использовать ТС-06 как в районах с умеренным климатом, так и в южных районах. Теплосчетчик ТС-06 адаптирован для работы в системах теплоснабжения с постоянным водоразбором, не критичен к качеству водоподготовки.

Предусмотрено сопряжение теплосчетчика с локальной сетью для организации систем автоматического регулирования систем теплоснабжения, а также подключение Внешней ЭВМ типаiВМ-РС или портативного компьютера "workabout" по каналуrs232. При необходимости передачи данных по телефонному каналу модем должен иметь указанный интерфейс. На встроенное электронное табло тепловычислителя выводится оперативная информация массового расхода теплоносителя, его температуры, давления, текущее время, календарь и суммарные значения массы теплоносителя и количества тепловой энергии по каждому из четырех каналов.

Коммерческий учет тепловой энергии на предприятиях тепловых сетей, тепловых пунктах поставщиков тепла, а также у индивидуальных и групповых потребителей тепловой энергии. Теплосчетчики ТС-06 предназначены для эксплуатации в системах теплоснабжения со следующими параметрами теплоносителя: • вид теплоносителя - вода сетевая по СНиП 2.04.07-86 «Тепловые сети»; • диапазон давлений - от 0.1 до 1.6 МПа (1...16 кг/см ²). Режим работы - непрерывный; • время готовности к работеЈ10 мин.

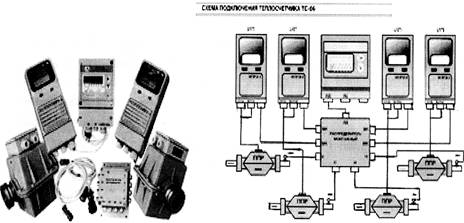

Схема подключение теплосчетчика ТС-06
