Результат выполнения конструкторской разработки.

Изготовление рельсовых рубок в "окно" при капитальном ремонте пути производится с помощью 2-х станков РМ-2, обслуживаемых 4 рабочими. Время на изготовление рубок составляет 40-50 минут. При резке объемно-закаленных рельсов меняют пo2пилы.

На базе рельсорезного станка с электродвигателем 5,5 кВт изготовлен станок с гидроприводом для резки рельсов абразивными кругами (см.рисунок).

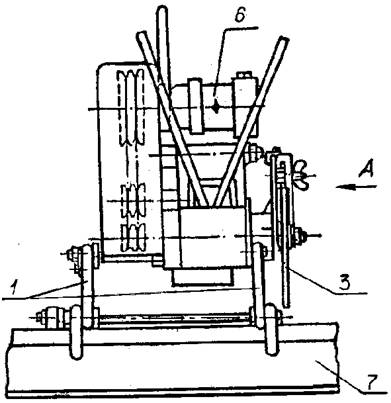

Вид А

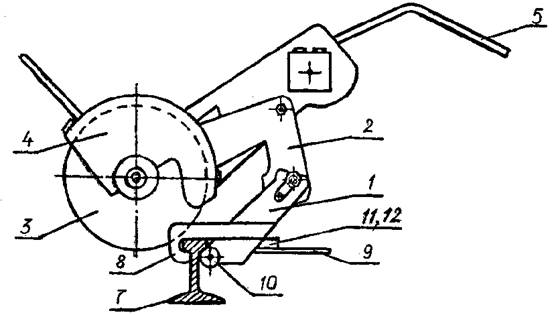

Рис. Станок для резки рельсов

Состоит из рамы 1, на которой смонтирован двухплечий рычаг 2. На одном плече рычага установлен режущий диск 3 с ограждением 4, на другом - размещена рукоять 5 и гидромотор 6 (Г15-2411). Рама крепится на рельсе 7 с помощью скобы 8, эксцентрикового захвата, состоящего из рукояти захвата 9, эксцентрика 10, храпового механизма, состоящего из храповой рейки 11, собачки 12. Питание станка осуществляется от гидросистемы трактора Т-130М, входящего в комплект щебнеочистительной машины БМС.

В результате установки гидромотора и изменения рельсового захвата станка время изготовления рельсовых рубок составляет 5 мин. Станок обслуживается одним механиком. Доставка станка производится на платформе к месту выполнения работ.

Применение станка позволило повысить производительность труда и сократить время основных работ.
