Результат выполнения конструкторской разработки

Механизм подачи и зажима прутковых заготовок (рис.1) состоит из вращающегося гидроцилиндра 1 с поршнем 2, связанным через гайку 3 с трубой зажима 4 и зажимной цангой 5. На левом конце поршня 2 установлена гайка 6, контактирующая с гайкой 3 при разжиме прутка 7. На гайке 6 установлен упорно-радиальный подшипник 8. На корпусе 9 механизма установлена упорная втулка 10 с фиксирующей втулкой 11. На трубе подачи 12 нарезана правая резьба, аналогичная резьбе на сегментной гайке 13. Наружная коническая поверхность сегментной гайки 13 и сопряженная с ней внутренняя коническая поверхность фиксирующей втулки 11 выполнены под углом, обеспечивающим самоторможение. Между фиксирующей втулкой 11 и подшипником 8 установлены упругие элементы 14, выполненные, например, в виде нескольких спиральных винтовых пружин, расположенных по окружности наружного кольца подшипника 8.

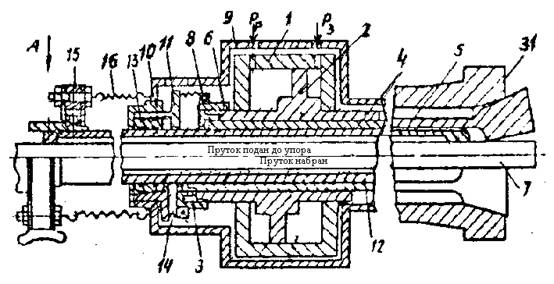

Рис. 1

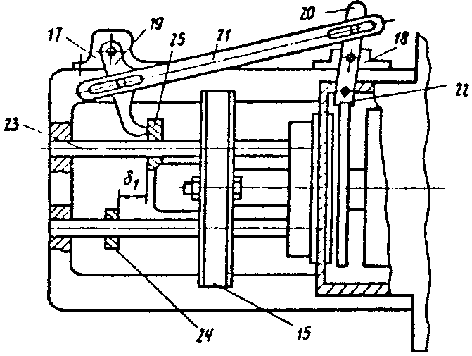

Вид А

Между ползуном 15 и корпусом 9 установлен упругий элемент 16 в виде, например, нескольких цилиндрических винтовых пружин, равнорасположенных по окружности.

На корпусе 9 на опорах 17 и 18 шарнирно установлены рычаги 19 и 20, соединенные между собой тягой 21 с пазами для регулировки расстояния между осями поворота тяги относительно рычагов 19 и 20. На рычаге 20 имеется ось, на которой закреплена серьга (поводок) 22, в паз которой входит бурт фиксирующей втулки 11. На направляющих скалках 23, по которым перемещается ползун 15, установлен упор 24, регулирующий величину подачи прутка, а также подвижное кольцо 25, устанавливаемое с упреждением относительно упора 24 на величину ₁, а также контактирующее с рычагом 19 в конце набора прутка.

Механизм работает следующим образом. При разжиме прутка рабочая жидкость под давлением Р _р подается в полость гидроцилиндра 1. Поршень 2, а вместе с ним гайки 6, 3 и труба зажима 4 с зажимной цангой 5 перемещаются вправо, осуществляя разжим прутка 7. Под действием пружин 16 ползун 15 с трубой подачи 12, подающей цангой 31 и прутком 7 перемещаются вправо, осуществляя подачу прутка до упора (не показан).

При зажиме прутка рабочая жидкость под давлением Р ₃ подается в правую полость гидроцилиндра 1. Поршень 2 через гайку 3 перемещается влево с трубой зажима 4 и цангой 5. Происходит зажим прутка 7. Гайка 6 также перемещается влево и в конце хода поршня 2 через упругий элемент 14 перемещает фиксирующую втулку 11 влево. Фиксирующая втулка 11 конической поверхностью нажимает на ответную поверхность сегментной гайки 13 и сводит сегменты гайки к ее оси, тем самым сцепляет гайку с резьбой на трубе подачи 12. В этот момент времени труба подачи неподвижна. При включении вращения гидроцилиндра 1 труба подачи в результате взаимодействия с зафиксированной в осевом направлении сегментной гайкой начинает перемещаться влево. Сегментная гайка 13 при этом упорной втулкой 10 зафиксирована относительно корпуса 9 механизма. Во время перемещения влево, т.е. при наборе прутка, ползун наезжает на подвижное кольцо 25 и перемещает его влево. При перемещении подвижного кольца 25 влево рычаг 19 поворачивается по часовой стрелке, а рычаг 20 против часовой стрелки. В результате этих вращений серьга 22 перемещает фиксирующую втулку 11 вправо, сжимая при этом упругие элементы 14. Конические поверхности фиксирующей втулки 11 освобождают сегментную гайку 13, которая под действием пластин раскрывается. Набор прутка прекращается, а ползун 15 доходит до упора 24 и останавливается.

Конструкция отличается простотой, надежностью и удобством в работе.
