Результат выполнения конструкторской разработки

Сапун для вентиляции масляного картера поршневого компрессора

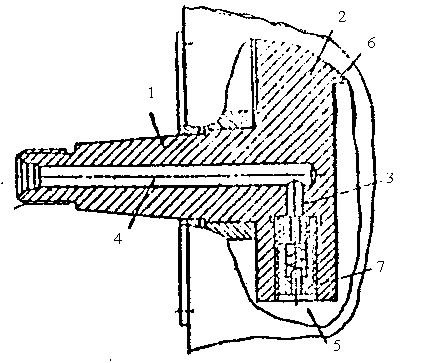

Конструкция устройства представлена на рисунке.

Сапун для вентиляции масляного картера поршневого компрессора содержит выполненные в хвостовике 1 приводного вала 2 компрессора и сообщенные между собой радиальный и продольный каналы 3 и 4, сообщенные с масляной полостью 5 картера 6 и атмосферой соответственно и обратный клапан 7. Последний установлен на входе в радиальный канал 3. Канал 4 при такой установке клапана 7 может быть выполнен осевым.

Сапун работает следующим образом. При работе компрессора частицы масла разбрызгиваются в масляной полости картера, попадая на приводной вал и клапан 7, они интенсивно отбрасываются центробежной силой. При давлении в картере, превышающем усилие клапана 7, происходит открытие клапана 7, и избыточное давление сбрасывается из картера через радиальный и осевой каналы 3 и 4 в атмосферу. Отличается от известных конструкций тем, что обратный клапан установлен на входе в радиальный канал со стороны полости картера. Это позволило предотвратить попадание разбрызгиваемых частиц масла в каналы 3 и 4 и, тем самым, предотвратить унос их при сбросе избыточного давления газа.

Применение подобной конструкции сапуна значительно повысило надежность работы поршневого компрессора.
