Результат выполнения конструкторской разработки.

Установка предназначена для обработки воды и водных систем в целяхпредупреждения солевых отложений на рабочих поверхностях нагрева теплообменного оборудования, включая пароводяные котлы низкого и среднего давления, водонагреватели, кормозапарщики, электродные котлы и т.д.

Обработанная предложенным способом вода может быть также эффективно использована в других технологических процессах, в частности, для полива сельскохозяйственных культур, интенсификации растворения удобрений и т.д.

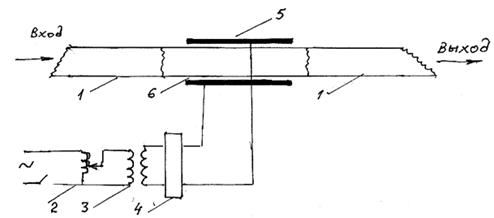

Установка состоит (см.рисунок) из трубопровода подачи воды 1, автотрансформатора 2 (ЛАТР-10), высоковольтного трансформатора 3 типа ТГ-1020, статического преобразователя частоты 4, пластин 5 (электродов), резиновой вставки 6.

Установка работает следующим образом.

При подаче воды по трубопроводу 1 одновременно включается автотрансформатор 2, который подает напряжение на первичную обмотку высоковольтного трансформатора 3, вторичная обмотка которого включается на регулируемый статический преобразователь частоты 4. Выход регулируемого преобразователя нагружается на электроды 5, выполненные из фольгированного гетинакса. Между пластинами создается напряженность электрического поля.

Регулируемый статистический преобразователь частоты позволяет изменять частоту в широких пределах. Между пластинами размещена резиновая вставка 6, которая позволяет изменять расстояние между пластинами (электродами), а это, в свою очередь, меняет напряженность электрического поля, что позволяет установить оптимальный режим обработки для конкретного физико-химического состава воды, в частности, например, для обеспечения практически безнакипного режима работы теплообменного оборудования.

По результатам работ подготовлены материалы на выдачу патента Российской Федерации.
