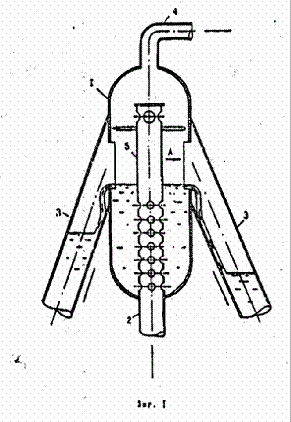

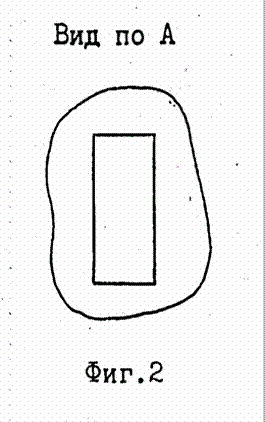

Делитель потока жидкости на равные части включает в себя корпус 1 (см. фигуру 1), подводящий трубопровод 2 для подвода газожидкостного потока, отводящие трубопроводы в виде патрубков 3, патрубок 4 для отвода газа, газоотводную трубу 5, размещенную в корпусе. Корпус выполнен в виде вертикального цилиндра с диаметром, большим диаметра подводящего трубопровода 2. В корпусе проделаны окна (фиг. 2, вид по А), они выполнены одинаково прямоугольного сечения на боковой поверхности корпуса. Кроме того, они выполнены в виде патрубков 3, прикреплены к корпусу наклонно.Устройство же в целом обеспечивает перелив потока жидкости в патрубки через окна прямоугольного сечения. При этом поддерживаются столбы жидкости в каждом из патрубков ниже уровня перелива жидкости из корпуса.

На фиг. 1 показаны только два патрубка для отвода частей потока жидкости, их может быть три, четыре и т.д., по необходимости деления потока на количество частей.

Газожидкостная смесь (продукция скважины - нефть, газ, вода) поступает по подводящему трубопроводу 2 в корпус 1 делителя. Так как диаметр корпуса 1 (вертикального цилиндра) больше, чем диаметр подводящего патрубка 2, скорость потока в корпусе уменьшается, происходит отделение свободного газа от жидкости и свободный газ поднимается по газоотводной трубе 5, занимает верхнюю часть корпуса делителя и уходит по патрубку 4. Поступающая жидкость (нефть, вода) переливается через прямоугольные окна в корпусе делителя и отводится по патрубкам 3. Если по линиям отводящих патрубков гидравлические сопротивления разные, то в нисходящих участках отводов устанавливаются разные уровни столба жидкости. Чем больше гидравлические сопротивления, тем выше уровень столба жидкости. Для нормальной работы делителя потока жидкости на равные части уровень столба жидкости ни в одном патрубке не должен подниматься до уровня перелива жидкости из корпуса. Это обеспечивается соответствующим гидравлическим расчетом и размещением делителя на необходимой высоте.

Газовое пространство корпуса делителя через патрубок 4 соединяется с газовым пространством последующих аппаратов, которые подключаются к отводящим патрубкам частей потока жидкости. Обвязка газовых пространств делителя и аппаратов служит одновременно для отвода выделившегося газа в корпусе делителя и выравнивания избыточного давления в делителе и в подключенных аппаратах.

Деление потока жидкости на равные части по отводящим патрубкам обеспечивается размещением окон равного сечения для перелива жидкости на одном уровне по высоте вертикально установленного корпуса.
