Наименование проекта Разжимная оправка |
|
Назначение Закрепление деталей типа втулки на шпинделе токарного станка при обработке их по наружному диаметру. |
|
Рекомендуемая область применения Машиностроение, металлообработка. |
|
Описание
Результат выполнения конструкторской разработки. Оправка (см. рисунок) состоит из корпуса 1 и винта 2. Корпус изготовлен из стали марки 40ХГОСТ4593-81, термообработан до НrС 40-45 ед. и представляет собой цилиндр с буртиком по наружному диаметру. Внутри корпуса просверлено отверстие и нарезана резьба М16. Со стороны ближней к буртику просверлено отверстие на глубину длины головки винта и выполнен конус с угломa=10 0. С этой же стороны равномерно по окружности прорезаны три паза шириной 1 мм, образующих цанговую часть корпуса. Корпус зажимают в кулачки патрона токарного станка до упора в буртик. Обработанную по внутреннему диаметру втулку надевают на цанговую часть корпуса также до упора в буртик. Затем винт, изготовленный из стали марки Ст45, завинчивают по резьбе в корпус, и винт конусной частью разжимает цангу, закрепляя таким образом втулку. Для качественного зажима последней на головке винта имеются две лыски под гаечный ключ.
|
|
Преимущества перед известными аналогами Возможность обеспечения соосности внутреннего и наружного диаметра деталей. |
|
Стадия освоения Внедрено в производство |
|
Результаты испытаний Технология обеспечивает получение стабильных результатов |
|
Технико-экономический эффект На 20-25% повышается производительность труда в серийном производстве. |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 26.11.2003 |

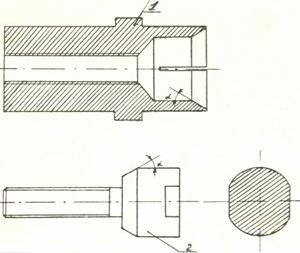

Рис. Разжимная оправка.
