ПОДРОБНАЯ ИНФОРМАЦИЯ
Заявку на получение дополнительной информации по этому проекту можно заполнить здесь.
|
Номер 04-101-03 |
|
Наименование проекта Приспособление для гидравлических испытаний пакетов конвективных секций котлов КВГМ-180-150-2 |
|
Назначение Снижение трудозатрат и экономия металла при испытаниях пакетов конвективных секций котлов на давление 3,6 МПа. |
|
Рекомендуемая область применения Теплоэнергетическая, лесохимическая промышленности, жилищно-коммунальное хозяйство. |
|
Описание Результат выполнения конструкторской разработки. Приспособление сборно-разборной конструкции состоит из двух фланцев 1 (см. рис.) с приваренными стаканами 1а и трубопроводом 3 диаметром 25 мм. Между стаканами устанавливаются две полусекции КВГМ-180-150-2 (10). Труба одного из фланцев соединяется с прессом через штуцер 9. Для контроля за давлением на трубе предусмотрен патрубок 5 с манометром 8, 8а. Между штуцером 9 и патрубком 5 устанавливается вентиль 4 диаметром условного прохода20 мм, давлением 6,4 Мпа. На трубе второго фланца имеется такой же вентиль, после которого монтируется открытый патрубок 5 диаметром 25х3 мм, выполняющий роль воздушника. Фланцы соединяются с торцом коллектора при помощи стаканов и закрепляются стяжками 6 диаметром 22 мм, длиной 2105 мм. В качестве уплотнений используются резиновые или паронитовые прокладки 2 с наружным диаметром 108 мм, внутренним - 30 мм, толщиной 6 мм. При гидроиспытании система заполняется водой, вытесняющей воздух через воздушник. При появлении из воздушника воды вентиль 4 на воздушнике закрывается и давление в системе поднимается до нужной величины при помощи пресса.

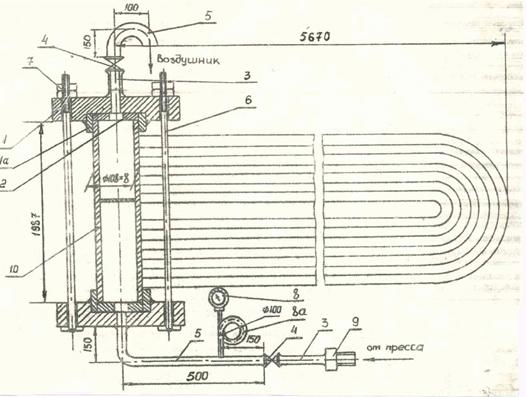

Рис. Приспособление для гидравлических испытаний пакетов конвективных секций котлов КВГМ-180-150-2. |
|
Преимущества перед известными аналогами С внедрением данного приспособления не требуется изготовлять временные заглушки и выполнять сварочные работы при проведении гидроиспытаний, что снижает их трудоемкость и дает экономию металла. |
|
Стадия освоения Внедрено в производство |
|
Результаты испытаний Технология обеспечивает получение стабильных результатов |
|
Технико-экономический эффект На 20-25% сокращены трудозатраты при проведении гидравлических испытаний, достигнута экономия металла 15-20%. |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 19.11.2003 |
