Результат выполнения конструкторской разработки.

Операционный контроль качества производства работ при строительстве и эксплуатации дорог требуется проводить своевременно с целью обеспечения движения транспорта с различными скоростями, повышения безопасности движения, снижения себестоимости перевозок и повышения надежности автомобильных дорог.

Разработали и изготовили прибор необходимый при приемке дорог в эксплуатацию в соответствии с требованиями технических норм. Этот прибор служит для контроля основных параметров, а именно: поперечного уклона и ровности покрытия.

Данный прибор (см. рис.) включает серийно выпускаемую трехметровую рейку двутаврового сечения 1 с ручкой 2, которая используется для определения ровности и одновременно служит основанием для монтажа оборудования и контроля поперечного и продольного уклонов.

Оборудование состоит из подвижной штанги 3 с уровнем 4, закрепленной на опоре 5 и заканчивающейся наконечником; барабана 6, закрепленного на верхней полке рейки 1 со спиральной канавкой, измерительного диска 7 и штифта 8, стрелки-указателя 9.

При работе предлагаемый прибор устанавливается на покрытие, и обычным способом с помощью клина определяется ровность. Для измерения поперечных уклонов любого конструктивного слоя дорожной одежды опорная рейка 1 размещается на месте измерения и с помощью штифта 8 барабан 6 с диском 7 поворачивается до установления уровней. По диску снимается отсчет в зависимости от расположения стрелки-указателя 9.

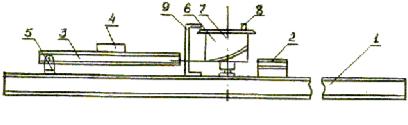

Рис. Прибор для оценки ровности и поперечного

уклона покрытия автомобильных дорог.
