Результат выполнения НИР.

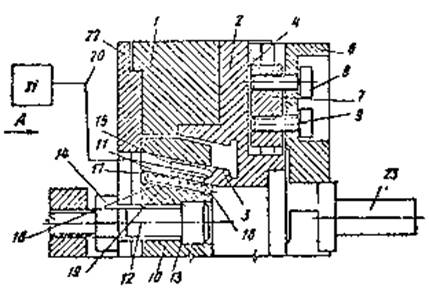

Конструкция предлагаемого патрона представлена на рис.1. На рис. 2 дан общий вид ползуна патрона.

Рис. 1

Рис. 2 Ползун патрона

Патрон содержит корпус 1, в котором в равномерно расположенных по окружности радиальных направляющих пазах установлены с возможностью перемещения ползуны 2 с наклонными выступами 3 с одной стороны и вертикальными пазами 4 с рифлеными поверхностями 5 - с другой. С рифлеными поверхностями 5 кулачков соприкасаются идентичные по профилю рифленые поверхности сменных накладных кулачков 6, для крепления которых используются размещенные в вертикальных пазах 4 сухари 7 и винты 8 со стопорными шайбами 9. В состав патрона входит также скользящая в отверстии корпуса патрона муфта 10, имеющая для связи с ползунами пазы 11 с углом наклона 15° и приводимая в движение от штока 12 привода. Шток торцовой поверхностью головки упирается в буртик 13 отверстия в муфте. Фиксация штока в осевом направлении осуществляется гайкой 14. В наклонных выступах кулачков по всей их длине выполнены пазы 15, на внутренних стенках которых наклеены тензодатчики 16, а в муфте напротив пазов 15 выступов выполнены отверстия 17, смежные с пазами 11 муфты таким образом, что при размещении в данных отверстиях поворотных валиков 18 с жестко закрепленными на них накладными секторами 19 (образующими в данном случае сборные регулировочные эксцентрики) выступающие части секторов взаимодействуют с нижними опорными поверхностями наклонных выступов ползунов. При этом пазы 15 в наклонных выступах ползунов и отверстия в муфте выполнены параллельно наклонным выступам ползунов и муфты. Тензодатчики соединительными проводами 20 через токосъемное устройство (не показано) связаны с усилительно-преобразовательным блоком (УПБ) 21, обеспечивающим преобразование электрического сигнала от тензодатчиков в удобный для дальнейшего использования вид, обеспечивающий решение задач технического диагностирования состояния технологической системы токарного станка по изменению его упругосилового баланса, а также в системах адаптивного управления процессом токарной обработки. Со стороны штока патрон закрыт крышкой 22, жестко связанной с корпусом патрона.

От известных конструкций патрон отличается тем, что снабжен размещенными на внутренних стенках пазов, выполненных в наклонных выступах ползунов, параллельных выступам ползунов, тензодатчиками, при этом в муфте напротив наклонных выступов ползунов и параллельно ее наклонным пазам выполнены сквозные отверстия, смежные с пазами муфты, в которых с возможностью поворота установлены введенные в устройство валики с накладными секторами, предназначенными для взаимодействия с поверхностями наклонных выступов ползунов.

Применение патрона позволило повысить производительность труда
на 15-20 %.
