Результат выполнения конструкторской разработки.

Резцедержатель (см. рис.) имеет головку габаритами 90х70х63 мм с тремя пазами и пятью резьбовыми отверстиями с диаметром резьбы М12 и хвостовик диаметром 56h9, длиной 65 мм и двумя шпоночными пазами шириной 10 кб и глубиной 6,0 мм по всей длине. Головка симметрична оси резцедержателя на главном виде и имеет смещение 10 мм к задней поверхности на виде сбоку. Резцедержатель комплектуется пятью винтами М12х30 ГОСТ1482. Все детали изготовлены из стали марки 40Х ГОСТ4543 с термообработкой до твердостиhrc=32-36 единиц. Резцедержатель хвостовиком устанавливается в отверстие ползуна расточной головки; в пазах резцедержателя вертикально или горизонтально, в зависимости от вида выполняемых работ, крепятся винтами резцы необходимых конструкций.

Внедрение резцедержателя, за счет обеспечения возможности применения резцов различных конструкций, установки их в различных положениях ( в том числе вершин резцов относительно осей обрабатываемых отверстий и диаметров), позволило значительно расширить технологические возможности расточных головок горизонтально-расточных станков по сравнению со штатными гладкими цилиндрическими оправками с пазом для установки и крепления резца под углом 45 ⁰ и 90 ⁰.

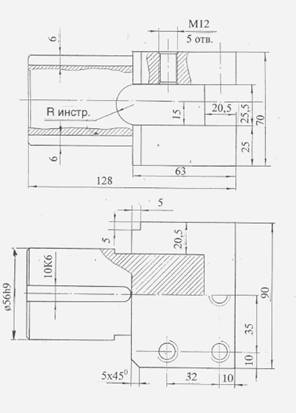

Рис. Резцедержатель для расточных головок.
