Номер 04-085-03 |
|
Наименование проекта Эталон для установки резцов |
|
Назначение Установка резцов относительно подлежащих обработке пазов, шлицев и других конструктивных элементов наружных и внутренних поверхностей заготовок деталей на долбежных станках. |
|
Рекомендуемая область применения Машиностроение и термообработка. |
|
Описание
Результат выполнения конструкторской разработки. Эталон (см. рис.) представляет собой прямую призму высотой 100 мм с равносторонними треугольниками в основаниях. Призма изготавливается из стали марки 40Х ГОСТ4543 с термообработкой до твердостиhrc=44-48 единиц, шлифовкой, с применением элементов УСП, боковых граней и оснований и нанесением твердосплавным центром линейных на одном и угловых на другом основании делений. Предельные отклонения линейных и угловых размеров соответствуют 2-му классу точности. Эталон закрепляется вместо подлежащей обработке заготовки детали 3-х кулачкового патрона на поворотном столе долбежного станка. Выполняется установка резца совмещением его граней с делениями эталона, который после этого заменяется заготовкой детали.

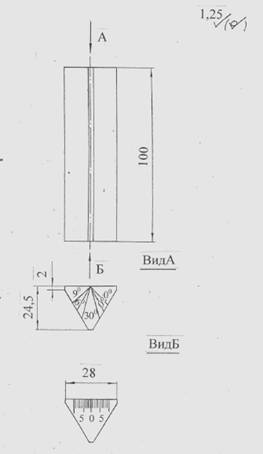

Рис. Эталон для установки резцов. |
|
Преимущества перед известными аналогами Простота конструкции, удобство эксплуатации. |
|
Стадия освоения Внедрено в производство |
|
Результаты испытаний Технология обеспечивает получение стабильных результатов |
|
Технико-экономический эффект На 20-25% сокращено время на установку и выверку заготовок, выпуск продукции увеличился на 20%. |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 04.11.2003 |
