Номер 04-084-03 |
|
Наименование проекта Державка для крепления резцов |
|
Назначение Установка и крепление резцов в резцедержателях продольно-строгальных станков. |
|
Рекомендуемая область применения Машиностроение, металлообработка. |
|
Описание
Результат выполнения конструкторской разработки. Державка (см. рис.) представляет собой цельнометаллическую конструкцию с габаритными размерами 460х120х100 мм. Хвостовик державки имеет сечение 80х65 мм, а головка - два взаимоперпендикулярных сквозных паза 42х33 мм и пять резьбовых отверстий диаметром М16. Материал державки сталь марки 40Х ГОСТ4543, термообработанный до твердостиhrc=36-40 единиц. Державка устанавливается в резцедержатель продольно-строгального станка резьбовыми отверстиями к заготовкам деталей. В один из пазов крепится резец. Подлежащие обработке звенья цепей транспортеров металлургического производства выставляются по длине стола станка. Производится черновая обработка боковой стороны паза звеньев цепей на глубину 240 мм, а затем с переустановкой резца, его вторая сторона. Черновые резцы заменяются на чистовые и процесс повторяется с обеспечением необходимой чистоты обработки поверхности и заданной ширины паза 160Н11.

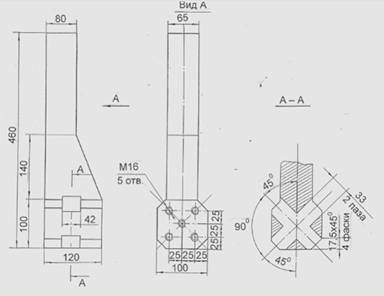

Рис. Державка для крепления резцов. |
|
Преимущества перед известными аналогами Значительное снижение вибрации в сравнении с обработкой строгальными резцами аналогичных габаритов. Простота конструкции, удобство эксплуатации. |
|
Стадия освоения Внедрено в производство |
|
Результаты испытаний Технология обеспечивает получение стабильных результатов |
|
Технико-экономический эффект На 15-25% увеличен выпуск продукции с обеспечением технических требований предъявляемых к конструкции деталей. |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 03.11.2003 |
