Номер 04-083-03 |
|
Наименование проекта Наладка для обработки "Рукояток". |
|
Назначение Обработка бобышек "Рукояток" на вертикально-фрезерных станках. |
|
Рекомендуемая область применения Машиностроение, металлообработка. |
|
Описание
Результат выполнения конструкторской разработки. Наладка (см. рис.) состоит из двух планок 1 и двух пластин 2. Планка 1 габаритными размерами 70х30х18 мм имеет на высоте 63 мм паз треугольной формы с углом при вершине 90 0 и глубиной 5,5 мм. Пластина 2 габаритными размерами 110х45х18 мм имеет два паза треугольной формы - горизонтальный - на высоте 63 мм от основания и вертикальный - на расстоянии 7 мм от боковой стороны - с углом при вершине 90 0 и глубиной 5,5 мм и обнижение 52х14х5,5 мм. Все детали изготовлены из стали марки 40Х ГОСТ4543 с термообработкой до твердостиhrc=44-48 единиц. Заготовка «Рукоятки», выполненная штамповкой, представляющая собой бобышку в центре, прямолинейный участок диаметром 12 мм справа и прямоугольный участок диаметром 12 мм слева с наладкой устанавливается через прокладку на направляющие станочных тисков вертикально-фрезерного станка. При этом прямолинейный участок заготовки располагается в угловых пазах планок 1, а прямоугольный в угловых пазах пластин 2. Обрабатывается одна сторона бобышки. После поворота прямоугольного участка в пластинах2 обрабатывается в окончательный размер вторая сторона бобышки заготовки «Рукоятки».

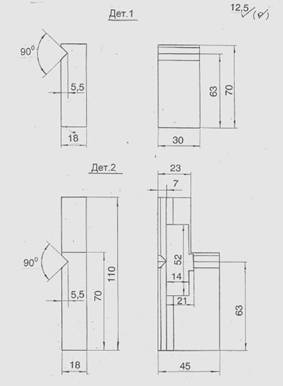

Рис. Наладка для обработки рукояток. |
|
Преимущества перед известными аналогами Сокращение затрат времени на обработку бобышек "Рукояток" и более высокое качество обработки. |
|
Стадия освоения Внедрено в производство |
|
Результаты испытаний Технология обеспечивает получение стабильных результатов |
|
Технико-экономический эффект В 1,5-2 раза сокращено время на установку заготовок, на 15-20% повысилась производительность труда. |
|
