Результат выполнения конструкторской разработки.

Приспособление (см.рисунок) представляет втулку с хвостовиком 1 в виде конуса Морзеn5 для установки в заднюю бабку токарного станка. Во втулку заведена пружина и установлен корпус 2. Винт с роликом 3 обеспечивают движение корпуса во втулке вдоль паза, имеющего размеры 168х16 мм. В паз корпуса 2 установлена шпонка 4, которая крепится болтом 5 размерами М10х15. После затяжки торец болта расклепывают. Рукоятка - стопор 6 служит для отвода корпуса назад перед нарезкой резьбы, а пружина втулки для создания предварительного усилия.

Наборы сменных оправок для установки метчиков, плашек, шестигранных гаек базируются в корпусе по диаметру 67Н9 и шпонке и позволяют нарезать наружные резьбы до М24 и внутренние до М27 на самых разнообразных изделиях.

Внедрение приспособления позволило:

-производить нарезку внутренних резьб от М8 до М27 метчиками на различных деталях;

-производить нарезку наружных резьб от М7 до М24 плашками на различных деталях;

-производить нарезку шестигранных гаек от М6 до М27 с установкой метчика в патроне станка.

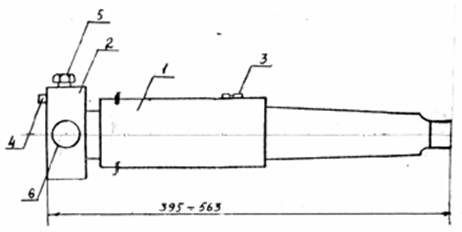

Рис.Универсальное приспособление для нарезки резьбы.
