Результат выполнения конструкторской разработки.

Приспособление представляет собой корпус 1 (см. рисунок) изготовленный из стали 40Х с термообработкойhrc40-45 ед. Наружный диаметр корпуса 90 мм, длина 60 мм. С одной стороны корпуса выполнено обнижение 2 диаметром 70 ^-0,1мм и глубиной 16 мм для установки трех специальных шайб с целью одновременной обработки.

С другой стороны корпуса предусмотрен выступ 3 шириной 16 ^-0,2мм, длиной 15 мм для установки в паз стола. Внутри корпуса выполнено обнижение на глубину 1,5 мм по форме фрезеруемого в шайбах паза. Обнижение необходимо для качественной обработки нижней шайбы. Приспособление устанавливается выступом в паз стола. Шайбы с просверленным для заводки отверстием диаметром 15 мм вставляются в обнижение корпуса.

Приспособление с шайбами крепится к столу станка одним прижимом. Фреза диаметром 15 мм заводится в отверстие шайбы и за один проход фрезеруется паз.

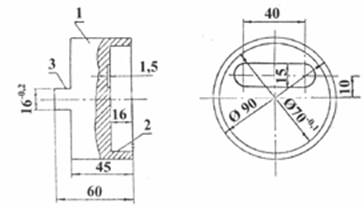

Рис. Приспособление для обработки пазов в специальных шайбах.
