Результат выполнения технологической разработки.

На фиг.1 изображена схема реализации способа контроля состояния изоляции обмоток электродвигателя, на фиг.2 - график зависимости выходного напряжения генератора импульсов от времени, на фиг.3 - график зависимости выходного напряжения на выводах электродвигателя от времени; на фиг.4 - амплитуды а 1 и А 2 первого Т1 и второго t 2 периодов затухающего колебательного процесса в обмотках электродвигателя, которые в уменьшенном масштабе представлены на выделенном участке фиг.3.

Схема реализации способа контроля состояния изоляции обмоток электродвигателя содержит генератор импульсов 1 и последовательно соединенные с ним обмотку электродвигателя 2 и осциллограф 3 (см. фиг.1).

В качестве диагностических параметров используют показатели затухающего колебательного процесса - амплитуды первого и второго полупериодов и величины первого и второго периодов. Величина диагностических параметров зависит от значений таких параметров обмотки статора, как индуктивность, активное сопротивление, межвитковое сопротивление, межвитковая емкость, емкость и сопротивление изоляции обмотки относительно корпуса. Так как индуктивность и активное сопротивление на протяжении всего срока эксплуатации обмотки электродвигателей остаются неизменными, а емкость и сопротивление изоляции обмотки относительно корпуса изменяются незначительно ввиду гораздо большей прочности изоляции обмотки относительно корпуса, то величина затухающего колебательного процесса зависит от межвитковых емкости и сопротивления. В процессе эксплуатации электродвигателей значения межвитковых емкости и сопротивления изменяются в результате дефектообразования в обмотке статора, и соответственно это влияет на величины диагностических параметров.

Способ контроля состояния изоляции обмоток электродвигателя осуществляется следующим образом.

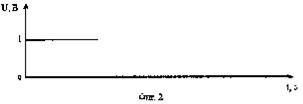

На вход обмотки с помощью генератора импульсов подается сигнал прямоугольной формы (см. фиг.2). Импульс имеет строго нормируемые параметры: амплитуду 5 В, длительность 4 мс, скорость нарастания напряжения 10 В/мкс. Затухающие колебания, образованные сигналом, проходящим по обмотке 2, в результате переходного процесса по фронту и спаду фиксируют осциллографом 3 (см. фиг. 3). В качестве диагностических параметров используют амплитуду первого полупериода А 1, амплитуду второго полупериода А 2, величину первого периода t 1 , величину второго периода t2 затухающего колебательного процесса (см. фиг.4).

Имея значения эталонных диагностических параметров, характеризующих нормальное и критическое состояние изоляции конкретного типа электродвигателя, и сравнивая их с измеренными, производят оценку состояния изоляции по значению отклонения измеренных величин от нормативных и прогнозируют ее состояние в процессе эксплуатации на длительный период времени.

Преимуществами предлагаемого способа контроля состояния изоляции обмоток электродвигателей являются простота технической реализации и высока достоверность контроля, а также возможность осуществления прогноза состояния изоляции на будущее.
