Частное техническое решение, имеющее самостоятельное значение.

Система регулирования температуры в контурах отопления и горячего водоснабжения зданий состоит из двух ПИД-регуляторов. Первый управляет запорно-регулирующим клапаном для поддержания температуры в контуре отопления и защиты от превышения температуры обратной воды, второй управляет запорно-регулирующим клапаном для поддержания температуры в контуре горячего водоснабжения.

Регулирование температуры в контуре отопления осуществляется по отопительному графику (рис. 1), а защита системы от превышения температуры обратной воды - по графику температуры обратной воды (рис. 2). Графики представляют собой линейную зависимость температуры теплоносителя в контуре отопления Т _отоп. и температуры обратной воды Т _обр. от температуры наружного воздуха Т _наруж. Обе зависимости могут быть построены и от температуры прямой воды. В этом случае датчик устанавливают в подающем трубопроводе.

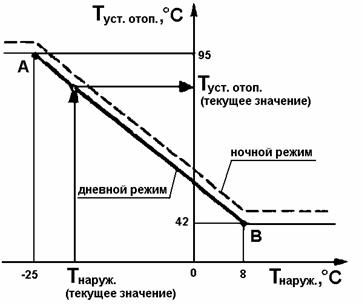

Рис. 1. Пример отопительного графика Т _{уст. отоп.}=f(Т _наруж.)

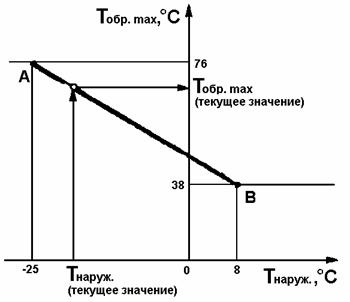

Рис. 2. Пример графика температуры обратной воды Т _обр.max=f(Т _наруж.)

Графики строятся в зависимости от характеристик системы отопления. Каждый график задается по координатам двух точек его перегиба - точки А и точки В.

По отопительному графику система вычисляет температуру уставки и поддерживает ее с помощью клапана, установленного на сетевом трубопроводе. Управление клапаном осуществляется кратковременными импульсами (ШИМ-модуляция) по ПИД-закону регулирования, что позволяет избежать эффекта «перерегулирования» и поддерживать заданную температуру с необходимой точностью.

Для достижения максимально экономичной работы в системе предусмотрены возможность переключения с дневного на ночной режим работы и контроль температуры обратной воды.
