Результат выполнения конструкторской и технологической разработки.

Автоматизированные системы технического и коммерческого учета электроэнергии (АСУэ), активно внедряющиеся в работу на промышленных предприятиях, несмотря на максимальную универсальность, имеют определенные ограничения на размеры базы данных и жесткую структуру ее заполнения. Ограничение на размерность базы данных может быть снято несложной доработкой программного обеспечения и применением более мощной вычислительной техники. Организация же учетной функции счетчика, установленного в цепи обходного выключателя и при необходимости работающего на любое электрическое присоединение распределительного устройства подстанции, не предусмотрена ни в конструкции технических средств, ни в программном обеспечении системы и выливается для пользователей в непростую задачу.

Разработан способ организации поступления в АСУэ показаний со счетчиков обходного выключателя при определении электропотребления структурных подразделений предприятия. Разработка стала результатом преодоления возникших затруднений при создании автоматизированной системы диспетчерского управления энергохозяйством комбината (АСДУэ) и, в частности, ее подсистемы «Электро» на базе комплекса технических средств (КТС) «Энергия», осуществляющей контроль электропотребления. Программное обеспечение базы данных не допускало увеличения количества устройств сбора и подготовки данных (УСПД), подключаемых к вычислительному комплексу, свыше 32.

Проблема автоматического интегрирования в групповое электропотребление показаний счетчика, находящегося в цепи обходного выключателя подстанции, была решена на уровне программного обеспечения вычислительного комплекса АСДУэ. Для этого верхний (общесистемный) уровень иерархии типовой АСУэ дополняется еще одной рабочей станцией, предназначенной для ведения единой базы данных. Создание станции не требует применения специальной техники. Функции вычислительного комплекса базы данных (ВК БД) может исполнять обычный офисный ПК (системные требования:pentium150, 16 mбram,windows98).

При наличии объединяющего сервера структурная схема автоматизированной системы диспетчерского управления приобретает вид, изображенный на рисунке. Нижний (полевой) уровень АСДУэ образуют счетчики электроэнергии с импульсным выходным сигналом. Средний (контроллерный) уровень занимают УСПД, размещенные на подстанциях и принимающие сигналы со счетчиков. Физической средой для передачи измерительной информации от УСПД в коммуникационный вычислительный комплекс (КВК) общесистемного уровня служат некоммутируемые линии телефонной сети или радиосвязь. Количество таких КВК (1, 2 и более) определяется числом контролируемых измерительных приборов, необходимостью совмещения в базе специализированного вычислительного комплекса информации, представленной сигналами аналогового и дискретного происхождения, а также потребностью в трансляции текущих параметров электропотребления из цеховых систем учета в ВК БД. В последнем случае функцию КВК выполняет рабочая станция локальной системы. Каждый из КВК в обязательном порядке снабжен сертифи­цированным программным обеспечением, работает непосредственно со своим набором УСПД, ведет индивидуальную базу данных в именованных единицах и преимущественно канального содержания. Вычислительный комплекс с программным обеспечением КТС "Энергия" pacсчитан на сбор информации, поступающей с 512 счетчиков.

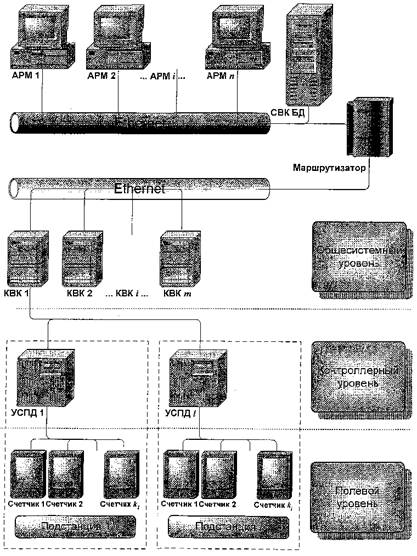

Структурная схема АСДУэ «Электро»

Все КВК объединены локальной вычислительной сетью (ЛВС), в которую введена рабочая станция ВК БД, завершающая формирование общесистемного уровня АСДУэ. Каждый КВК отправляет свои пакеты информации по определенному сетевому протоколу в адрес ВК БД. Длительность интервала времени между соседними посылками КВК выбрана из условия устойчивости участка ЛВС к сбоям и его пропускной способности. В эту же сеть включены автоматизированные рабочие места (АРМ) специалистов, занимающихся планированием, расчетом и анализом электропотребления. Размеры базы данных ВК позволяют разместить на одном носителе емкостью 2 Гб (без сжатия) всю канальную информацию о суточных графиках нагрузки при 5-минутном ее осреднении, полученную от 4000 счетчиков за 18 месяцев, а также составить из них до 1000 групп учета комплексного электропотребления.

Построением АСДУэ рассмотренной конфигурации снимается проблема размерности базы данных систем учета в целом. Ее можно последовательно наращивать, вводя в работу по мере необходимости модули из дополнительных КВК и выделяя место для новых каналов в информационном поле рабочей станции ВК БД. Одновременно с этим создаются предпосылки для выполнения программным способом автоматической замены одних измерительных каналов другими в составе расчетных групп. Достигается последовательное соединение в групповом тренде фрагментов суточного графика электропотребления, зарегистрированных счетчиками основного и обходного выключателей при работе на контролируемом присоединении.

Разработанный алгоритм ввода показаний счетчиков обходного выключателя в группы комплексного электропотребления реализован в программном обеспечении верхнего уровня АСДУэ ОАО «ММК» и успешно функционирует в течение длительного времени.
