Результат выполнения рационализаторского предложения.

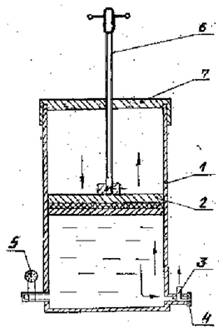

Чтобы избежать образования воздушных пузырей при перекачке трансформаторного масла во вводы силового трансформатора, разработаны специальный пресс (см. рис. 1), который состоит из металлического корпуса 1, поршня 2 и штока 6 для прессования масла; из крана 4 и манометра 5. Низ корпуса заваривают стальным листом толщиной 3 мм. В нижней части цилиндрического корпуса имеется кран со штуцером 3 для подсоединения шланга, служащего для подключения пресса к подпитывающей системе на вводе трансформатора. Сверху корпуса устанавливается крышка 7 с резьбой, по которой перемещается шток с упорной резьбой. На конце штока закреплен поршень.

Порядок работы на прессе следующий. Первоначально поршень находится в нижней части цилиндра, шланг подсоединен к маслобаку. Открывают кран, винтовой шток выкручивают, поднимая поршень, и масло начинает поступать в вакуумное пространство цилиндра под поршнем, постепенно заполняя весь цилиндр. После этого кран закрывают, и пресс со шлангом подключают к системе масляной подпитки на вводе трансформатора и начинают прессовать масло в цилиндре пресса. При этом давление создается в зависимости от температуры окружающего воздуха по кривой (см. рис. 2).

За счет дегазации улучшается качество заливаемого во вводы трансформаторного масла.
