Номер 82-082-03 |
|
Наименование проекта Приспособления для профилирования шлифовальных кругов |
|
Назначение Правка периферии шлифовальных кругов по заданному копиру различного профиля на круглошлифовальных и плоскошлифавальных станках |
|
Рекомендуемая область применения Оснастка для шлифовального производства |
|

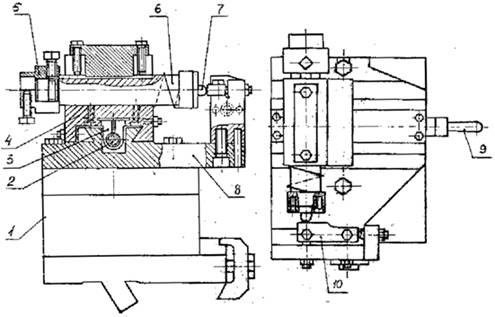

Описание Результат выполнения конструкторской разработки. Приспособление (см. рис.) состоит из сварного основания 1, на котором закреплена плита 8. По направляющей типа «ласточкин хвост» перемещается каретка 4, приводимая в движение с помощью рукоятки 9 через винтовую пару - винт 2, гайка 3. Оправка 6, в которую ставится алмазный карандаш для правки круга, подпружинена. Палец 7 подпружиненный оправки постоянно контактирует с копиром 10. При перемещении каретки по направляющей алмазный карандаш, вставленный в державку 5, повторяет профиль копира, правя перифирию шлифовального круга. Сварное основание - двух видов - используется на плоскошлифовальных и на круглошлифовальных станках.
Приспособления для профилирования периферии шлифовальных кругов по копиру различного профиля |
|
Преимущества перед известными аналогами Простота в изготовлении, обеспечение постоянного контакта пальца с копиром; основание выполнено двух видов, что дает возможность устанавливать оснастку как на круглошлифовальные, так и на плоскошлифовальные станки |
|
Стадия освоения Внедрено в производство |
|
Результаты испытаний Соответствует технической характеристике устройства |
|
Технико-экономический эффект Годовой экономический эффект 5300 руб.; качество обрабатываемых деталей улучшено на 25% |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 24.09.2003 |
