Номер 82-080-03 |
|
Наименование проекта Приспособление для контроля радиальных поверхностей |
|
Назначение Контрол деталей типа сегмент после механической обработки наружного диаметра с углом привершине не менее 180 град. |
|
Рекомендуемая область применения Измерительные устройства для контроля радиальных поверхностей деталей и узлов |
|

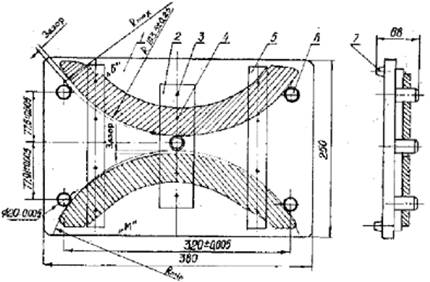

Описание Результат выполнения конструкторской разработки. Приспособление (см. рис) состоит из плиты 1 с укрепленными на ней ножками 7. На рабочей поверхности плиты закреплены опорные планки 2 и 5 при помощи штифтов 3 и винтов 4, а также запрессованы пальцы 6: один - центральный и две пары - крайние. Расположение пальцев в приспособлении рассчитано таким образом, что с одной стороны между тремя пальцами вписывается наименьший предельный размер проверяемой детали (радиус 193,25 мм), а с другой - наибольший предельный размер (радиус 193,75 мм.). Контролируемая деталь типа «сегмент» после механической обработки поочередно прикладывается к пальцам с одной и другой стороны приспособления. При контроле по наименьшему предельному размеру (зона «М») должен образовываться зазор между деталью и центральным пальцем. При контроле по наибольшему предельному размеру (зона «Б») зазор должен быть между деталью и крайними пальцами приспособления. При соблюдении этого условия деталь считается годной, то есть действительный размер обработанной детали находится в пределах поля допуска на ее изготовление. Такой контроль обработанных деталей после их снятия с металлорежущего станка улучшает их качество.
Приспособления для контроля обработанной радиальной поверхности детали |
|
Преимущества перед известными аналогами Простота конструкци, удобство в работе Порядок расположения ральцев на рабочей поверхности плиты позволяет оперативно определять годность детали, контролирую ее предельные размеры |
|
Стадия освоения Внедрено в производство |
|
Результаты испытаний Соответствует технической характеристике устройства |
|
Технико-экономический эффект Годовой экономический эффект 6,8 тыс. руб.; повышение производительности труда в 3 раза |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 24.09.2003 |
