Результат выполнения конструкторской разработки.

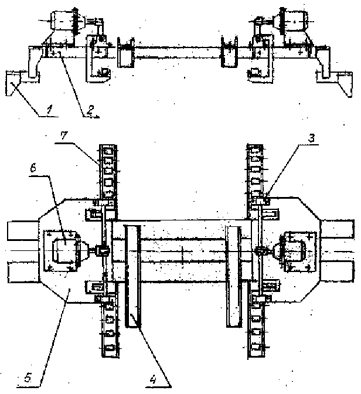

Опора (си. рис.) состоит из двух кронштейнов 1, приваренных к станине ножниц; рамы 5, приваренной к кронштейнам; четырех опор 2, крепящихся по бокам рамы и являющихся опорой для четырех подшипников поворота 3; двух упоров 4, одним концом приваренных к раме, тогда как второй конец их снабжен передвижной стойкой для упора конца листа; двух рольгангов 7, приваренных к рычагам оси и соединенных со штоками пневматических цилиндров 6. Два пневматических цилиндра закреплены на раме и служат для поворота рольгангов. На раме также закреплены четыре подшипника, которые поддерживают ось рольгангов.

При продвижении разрезаемый лист опускается на рольганги приспособления и скользит по ним до упора в стойке. После этого лист разрезается ножницами. После окончания реза пневматическим краном включаются пневматические цилиндры, поворачивающие оси с рольгангами. Рольганги отходят в стороны, опуская лежащую на них заготовку на тележку ножниц. Переключением пневмокрана цилиндры поворачивают рольганги в исходное положение.

Опора с роликами
