Номер

82-070-03

Наименование проекта

Полуавтоматический агрегат для зачистки кромок листового проката

Назначение

Механизация ручного труда при зачистке кромок заготовок из стального листа перед сваркой

Рекомендуемая область применения

Оболудование для сварочных работ

Описание

Описание к ИЛ 82-070-03

Результат выполнения конструкторской разработки.

Зачистка кромок стальных листов производилась вручную шлифовальными машинами.

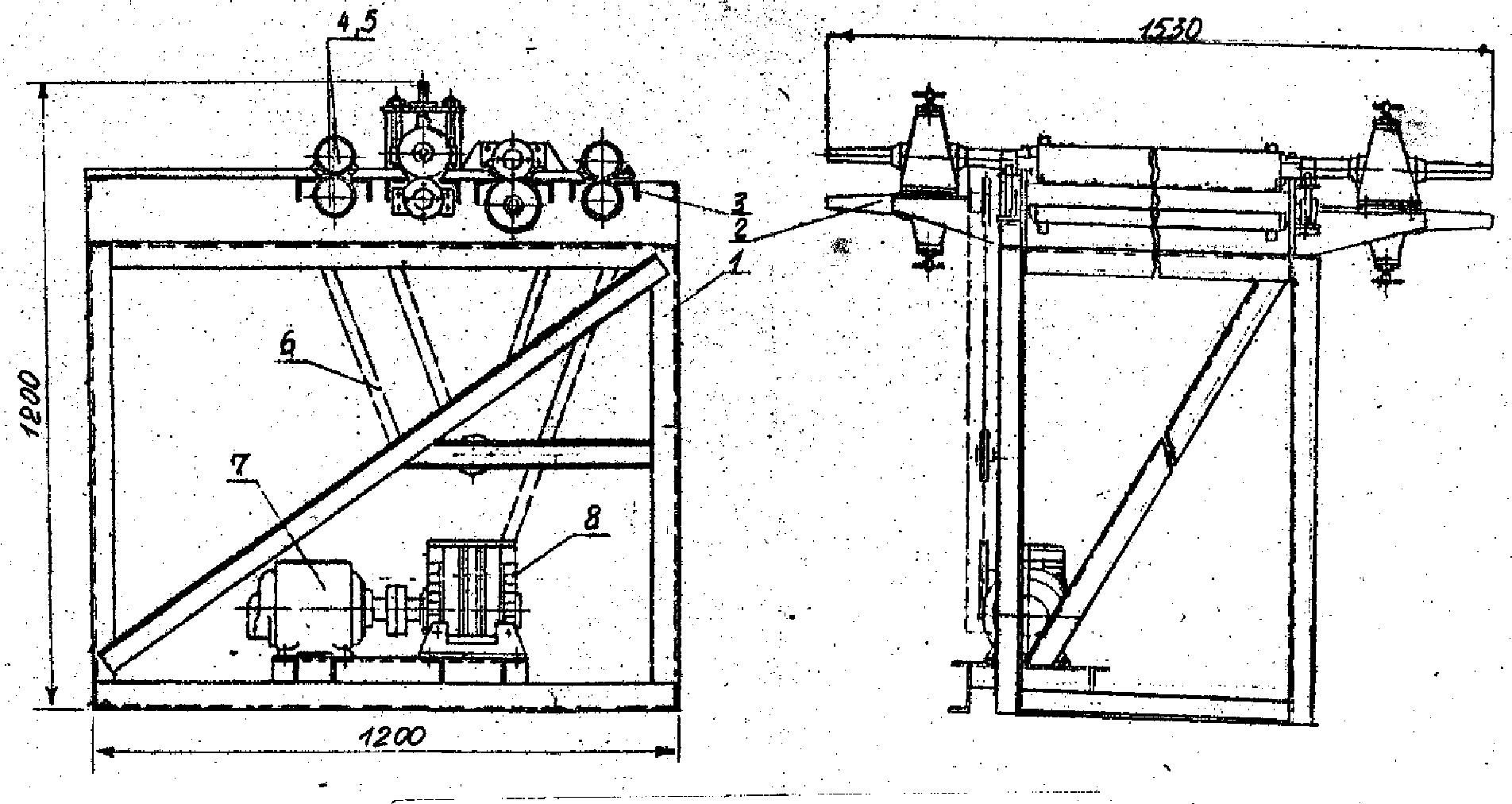

С целью улучшения условий труда разработан полуавтоматический агрегат (см. рис.) для зачистки кромок стальных листов, состоящий из рамы 1, подающих валков 1,5, из четырех шлифовальных головок 2 и поддерживающих роликов 3. Привод подающих валков осуществляется от электродвигателя 7 через червячный редуктор 8 и цепную передачу 6.

Привод шлифовальных головок осуществляется от сети сжатого воздуха, возможна установка шлифовальных головок с приводом от электродвигателя.

Принцип работы агрегата следующий. Заготовку - стальной лист кладут на направляющие рамы и подают до захвата ею подающими валками. Далее лист протягивается валками. При этом одновременно обрабатываются его кромки. Глубина снимаемого слоя регулируется с помощью винтового механизма.

Преимущества перед известными аналогами

Простота, надежность конструкции

Стадия освоения

Внедрено в производство

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

Годовой экономический эффект 34000 руб.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

13.01.2007
