ИННОВАЦИИ БИЗНЕСУ

Номер

82-069-03

Наименование проекта

Автономная электронасосная станция

Назначение

Механизация труда при заливке и смене масла, эмульсии в металлорежущих станка и гидравлических прессов

Рекомендуемая область применения

Устройство для перекачки жидкостей при ремонте и обслуживании оборудования

Описание

Описание к ИЛ 82-069-03

Результат выполнения конструкторской разработки.

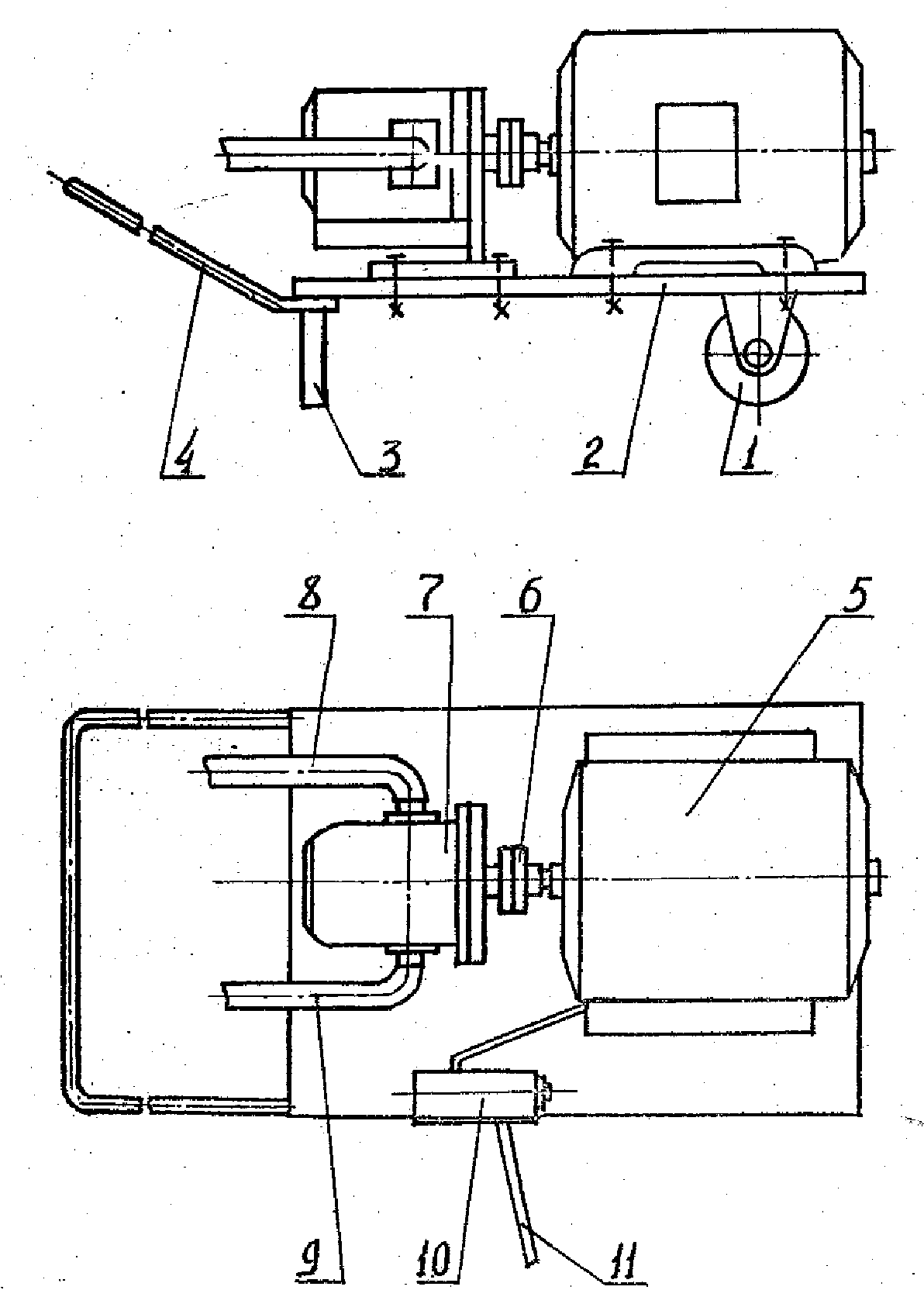

Автономная электронасосная станция (см. рис.) состоит из плиты 2, на которую устанавливают насос 7 типа НШ-32 с электродвигателем 5 типа АО-2-22-6. Насос с электродвигателем соеденины муфтой 6.

Перемещение насосной станции производится на колесах 1 вручную за ручку 4. Для устойчивости станции на плите приварена стойка 3.

Работает автономная электронасосная станция следующим образом: через переносной кабель 11 станция подключается к сети. Всасывающий рукав 8 опускается в емкость из которой должна быть выкачена жидкость, а нагнетательный рукав 9 опускается в емкость, куда перекачивается жидкость. После этого кнопкой 10 станция включается в работу.

Преимущества перед известными аналогами

Конструкция передвижная, проста, надежна в эксплуатации

Стадия освоения

Внедрено в производство

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

Годовой экономический эффект 16000 руб.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

13.01.2007
