Номер

82-068-03

Наименование проекта

Прижим для нарезания резьбы в гидроцилиндре

Назначение

Нарезание резьбы в отверстиях двух опор гидроцилиндра на радиально-сверлильном станке

Рекомендуемая область применения

Оснастка для сверлильного производства

Описание

Описание к ИЛ 82-068-03

Результат выполнения конструкторской разработки.

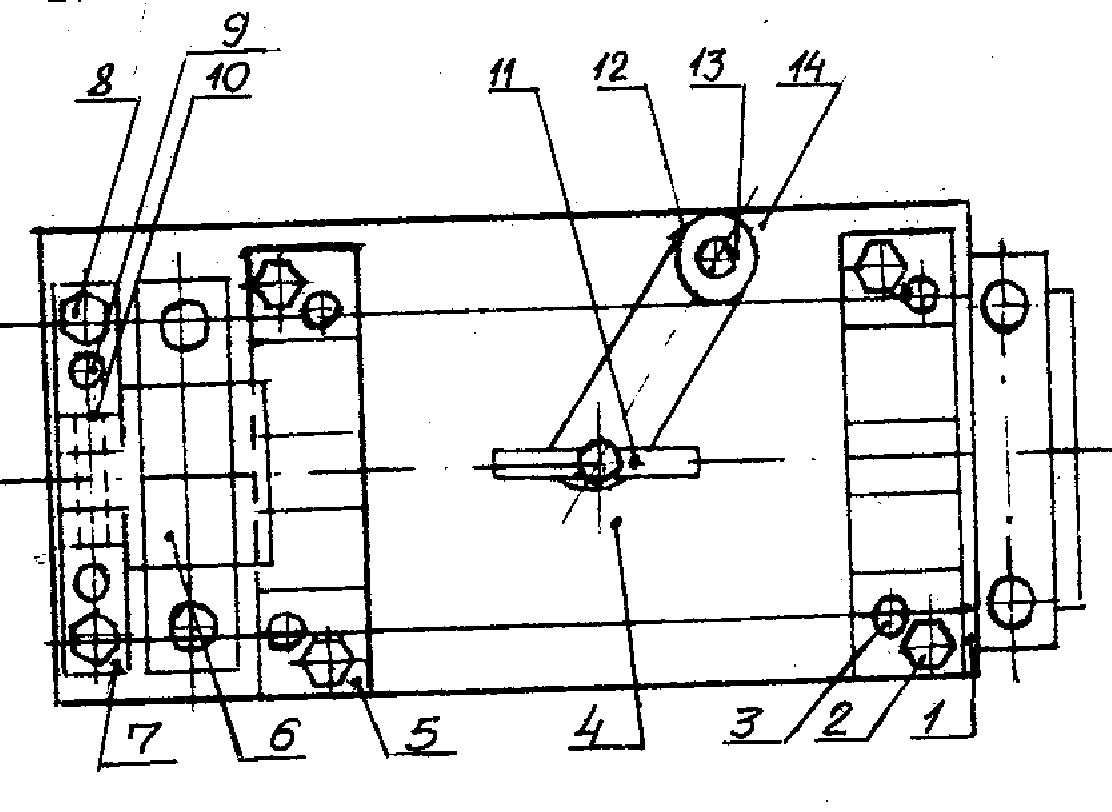

Прижим (см.рис.) состоит из основания 1, на котором закреплены болтами 2,8 и штифтами 3,9 две опорные призмы 5, стойка 7, служащая одновременно упором для обрабатываемой детали 4; из стойки 14, приваренной к основанию. На стойке 14 посредством винта 13 закреплена отводная планка 12, в которую запрессована резьбовая втулка, по которой перемещается нажимной винт 11 с пятой. Нажимной винт служит для жесткой фиксации обрабатываемой детали. На стойке 7 посредством штифта 10 крепится поворотный фиксатор 6, служащий для определения параллельности плоскости , в которой нарезается резьба, по отношению к плоскости основания. Приспособление устанавливают на столе радиально-сверлильного станка. Гидроцилиндр размещают на опорных призмах и подают до упорной стойки.

Фиксатор заводят в рабочее положение. Обрабатываемую деталь жестко фикмируют пятой посредством затягивания рукоятки нажимного винта. Нарезание резьбы в отверстиях опоры производят метчиком. Затем ослабляют  нажимной винт, отводят планку, фиксатор и переворачивают обрабатываемую деталь. Аналогично нарезают резьбу с другого конца детали в двух отверстиях опоры.

Преимущества перед известными аналогами

Простота конструкции и эксплуатации

Стадия освоения

Внедрено в производство

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

Годовой экономический эффект 12 000 руб.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

13.01.2007
