Номер

82-067-03

Наименование проекта

Полуавтомат для очистки и перемотки сварочной проволоки

Назначение

Очистка и перемотка в автоматическом режиме сварочной проволоки с бухты на катушку сварочного полуавтомата

Рекомендуемая область применения

Оборудование для сварочного производства

Описание

Описание к ИЛ 82-067-03



Результат выполнения конструкторской разработки.

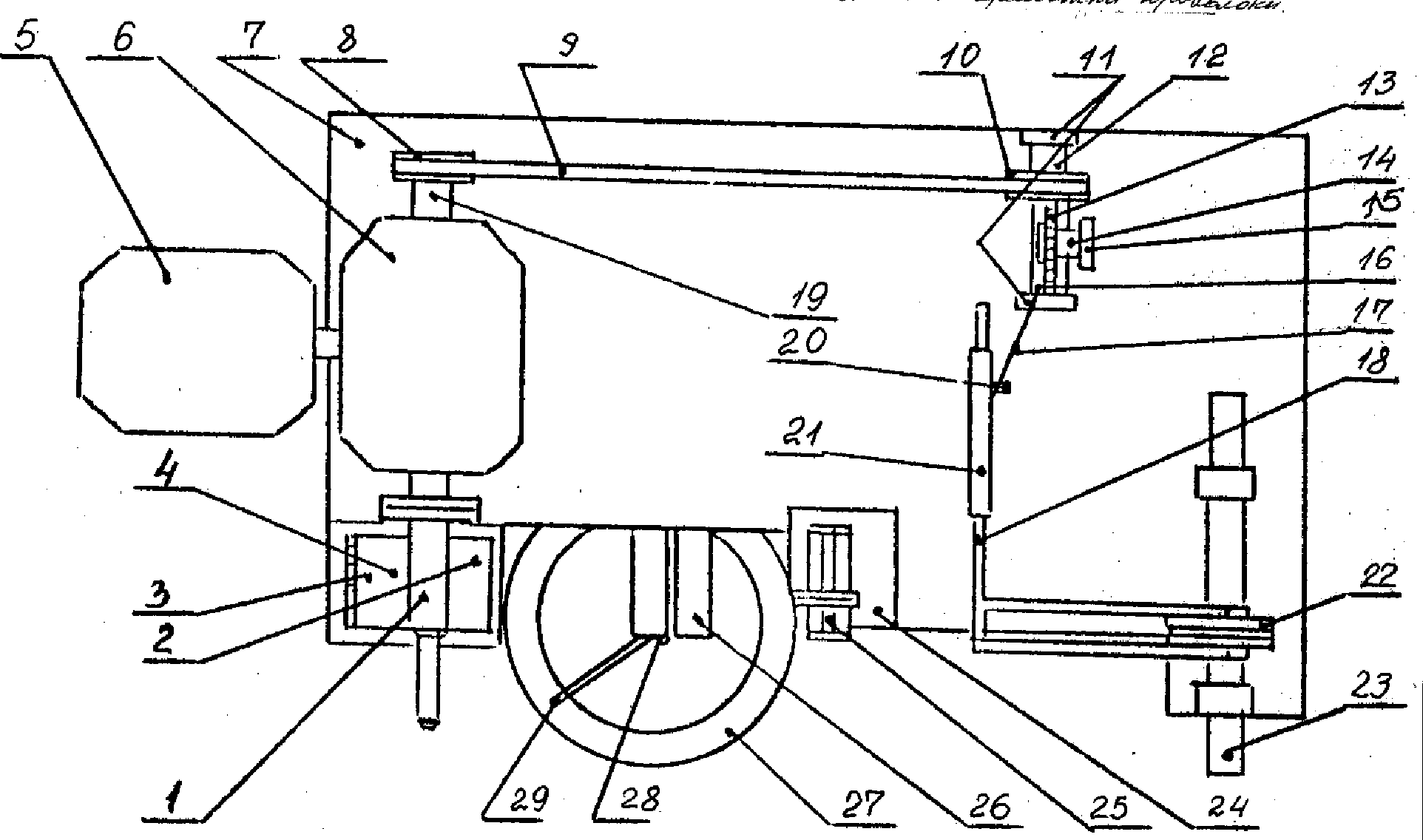

Полуавтомат (см. рис.) состоит из электродвигателя 5; редуктора 6; устройства 4 дл автоматического отключения и размещения катушки сборочного полуавтомата, на которую наматывают проволоку; устройства 27 для укладки бухт сварочной проволоки; разматывающего механизма 29; устройства для направления проволоки и ее очистки 26, 28; дополнительного автоматического устройства, отключения  перематывающей установки 24,25; устройства для равномерной укладки сварочной проволоки на катушку 13, 17, 18, 20-22. Вся установка смонтирована на столе 7.

На валу 19 редуктора с одного конца закреплен шкив 8, с другого – этот вал с помощью франца соединен с осью 1, на которую насаживается катушка для проволоки. Под осью установлена пластина 2, прикрепленная с одной стороны шарнирно, в виде петли, к столу, а другая сторона опирается на две пружины 3. Под пластиной  установлен концевой выключатель. Шкив 8 связан ременной передачей 9 со шкивом 10, жестко соединенном с червяком 12, на концах которого рапрессованы подшипники, установленные в корпусах и приваренные к кронштейнам 11. Над червяком в зацеплении с ним на оси 14 установлена шестерня 13, которая закреплена в кронштейне 15, приваренном к столу. К шестерне приварен палец 16, на который накинут один конец сцепки 17. Вторым концом сцепка наброшена на палец 20 ползуна 18, который перемещается по направляющим 21. Ползун приварен к ролику 22, перемещающемуся по оси 23. На полу под столом устанавливают устройство для укладки бухты во сварочной проволокой, которое состоит из верхней и нижней тарелок, оси, подшипников, косынки.

Для укладки бухты с этого устройства снимают корень поводка 28, подшипник с оси и верхнюю тарелку. Уложив бухту, это устройство вновь собирают в обратном порядке. Над осью данного устройства на столе установлены направляющая проволока и направляющие ролики 26, которые одновременно являются и устройством для очистки сварочной проволоки. Для этой цели устанавливают абразив. На концевым выключателе 24 типа ВПК-211 шарнирно установлен флажок 25, состоящий из противовеса и оси, по которой бегает ролик. Конец проволоки из бухты пропускают

через кольца в поводке 29 и скобу с направляющей меду направляющими роликами 26, через ролик флажка, охватывая снизу ролик 22. Конец проволоки 2-3 раза перекручивают через ролик, протягивают к катушке, насаженной на ось 1 и закрепленной на оси кольцом и гайкой. Далее конец проволоки закрепляют в отверстиях катушки.

При нажатии кнопки «Пуск» происходит сматывание проволоки с бухты на катушку. Поводок, вращаясь, разматывает проволоку из бухты. За счет трения в направляющих роликах происходит очистка сварочной проволоки.

Посредством перемещения ползуна, соединенного сцепкой с вращающейся шестерней, перемещается и ролик 22 по оси 23, тем самым происходит равномерная укладка сварочной проволоки на катушку. В результате полной намотки катушки происходит прижатие пластины к конечному выключателю и установка автоматически отключается. Конечный выключатель с флажком установлен для страховки на случай, если проволока в бухте запутается. Тогда нажатие проволоки на флажок усилится, противовес сместится и, упершись в конечный выключатель, выключает установку.



Преимущества перед известными аналогами

НадежностьЮ удобство эксплуатации

Стадия освоения

Внедрено в производство

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

Годовой экономический эффект 28000 руб.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

13.01.2007
