Номер

82-066-03

Наименование проекта

Многоярусный пресс для изготовления паркетных плит

Назначение

Склеивание и выдержка под давление паркетных плит

Рекомендуемая область применения

Оборудование для прессовых работ

Описание

Описание к ИЛ 82-066-03

Результат выполнения конструкторской разработки.

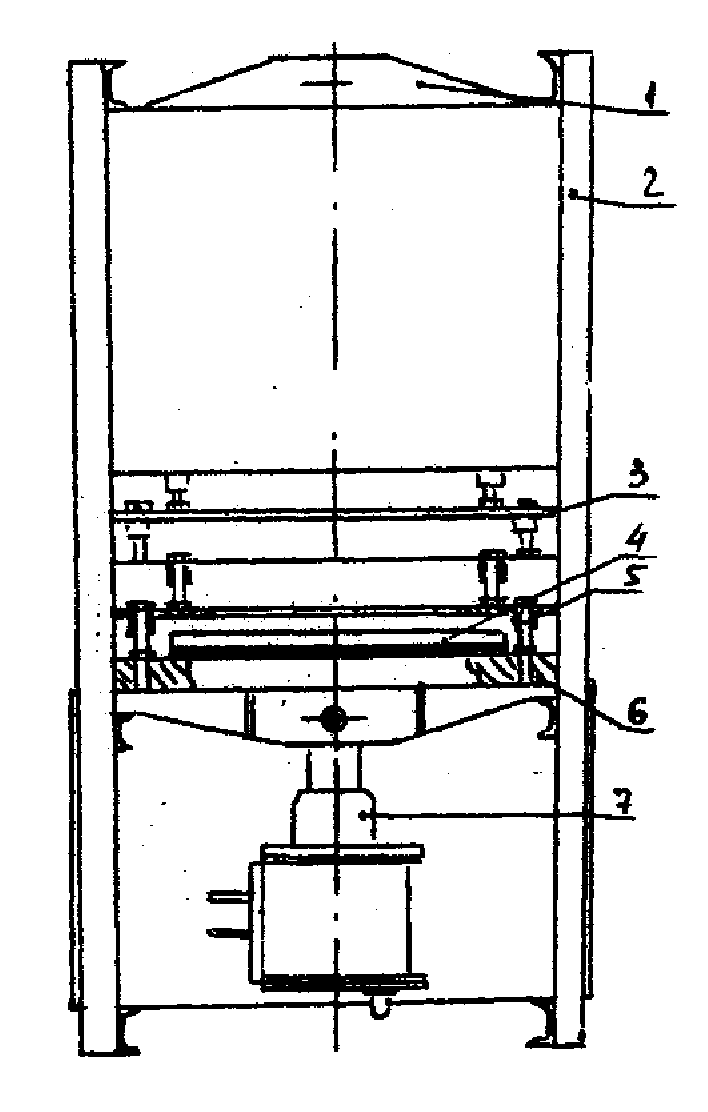

Состоит (рис. 1) из сварной станины, в которую входят две направляющие стойки 2; шесть свя­зей, изготовленных из швеллера; листы и кронштейн с ребрами. Внутри направляющих стоек расположены плиты сварной конструкции, образующие десять ярусов-окон; верхняя 1, нижняя массивная 6, пять правых и четыре левых малых (плиты- перегородки) плит 3. Верхняя плита приварена к швеллеру станины. К верхней и малым плитам приварены по четыре направляющие втулки.

На верхнюю плиту с помощью четырех специальных болтов 5 в направляющих втулках под­вешена плита-перегородка. Таким же образом закреплены все последующие плиты. Последняя нижняя массивная плита соединена со штоком пневмоцилиндра 1, который с помощью крон­штейна закреплен на стойках. В данном прессе использован односторонний тормозной пневмо-цилиндр, для управления которым применен пробковый четырехходовой кран. На малые и нижнюю плиты закладывают десять кассет 4 с паркетной плитой

В исходном положении, когда шток пневмоцилиндра находится в нижнем положении, все плиты висят друг на друге - все ярусы пресса открыты. В кассеты укладывают плиты, предварительно склеив их. При подаче сжатого воздуха в цилиндр нижняя плита, соединенная со штоком, начинает подниматься и сжимает последовательно все ярусы. При этом плиты с приваренными направляющими втулками плавно перемещаются по специальным болтам. В результате кассеты прижимаются к плитам. В таком положении они выдерживаются 1.5 — 2 часа После этого отключают четырехходовой кран. Шток с нижней плитой перемещается вниз, образуя окна, и кассеты со склеенными паркетными плитами снимают с пресса. Затем закладывают следующую партию кассет с паркетными плитами, и процесс повторяется.

Преимущества перед известными аналогами

Повышение скорости склеивания паркетных плит

Стадия освоения

Внедрено в производство

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

Годовой экономический эффект 38000 руб.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

13.01.2007
