Кантователь крышек люков четырехосных полувагонов

Назначение

Для поворота на 180 град. крышки люка во вреся ее сборки, а также любых узлов прямоугольной формы размерами от 1500 до 2000 мм

Рекомендуемая область применения

Кантование крупногабалитных металлоконструкций

Описание

Описание к ИЛ 82-065-03

Результат выполнения конструкторской разработки

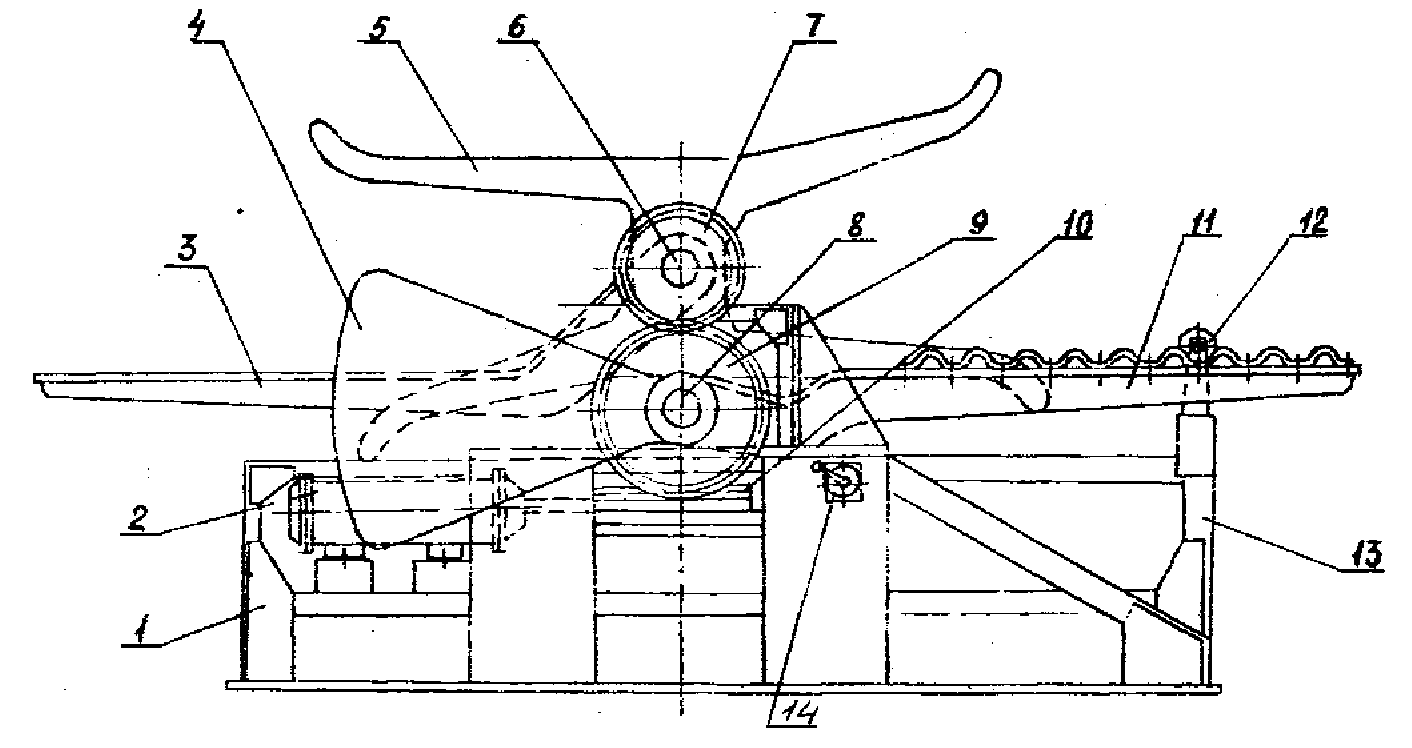

Кантователь (рис. 1.) состоит из правой и левой станины 1, сваренной из профильного проката; сквозного верхнего вала 6 с расположенными на нем рычагами подъема 3 и вилкой перевала 5; двух нижних валов 8 с закрепленными на них рычагами опускания 11 и противовесами 4; рамы 13, сваренной из угловой стали, являющейся связью между станинами.

На раму опускают перевернутую крышку люка. На конце рамы закреплен ролик 12, который поддерживает наружный конец крышки люка. В состав кантователя входит также пневматический цилиндр 2, предназначенный для перемещения зубчатой рейки привода. Пневматический привод состоит из зубчатой рейки 10 и зубчатых колес 7 и 9Э приводящих в движение валы и рычаги подъема и опускания воздушным краном 14, закрепленных на станине кантователя.

Вилка перевала удерживает крышку люка во время кантования. Рычаги подъема при вращении вала совершают поворот на 105° и перемещают крышку люка на рычаг опускания.

Рычаги опускания поворачиваются на 75°. Во время обратного хода пневмоци-линдра рычаги подъема занимают свое исходное, горизонтальное положение, а рычаги опускания с лежащей на них крышкой люков двигаются в обратную сторону и кладут ее на длинный ролик, укрепленный на раме.
