ИННОВАЦИИ БИЗНЕСУ

Номер

82-063-03

Наименование проекта

Универсальная машина для мойки деталей

Назначение

Для механизации обмывки внутренней и наружной поверхностей букс четырехосных грузовых вагонов

Рекомендуемая область применения

Очистка моющим раствором и горячей водой

Описание

Описание к ИЛ 82-063-03

Результат выполнения конструкторской разработки.

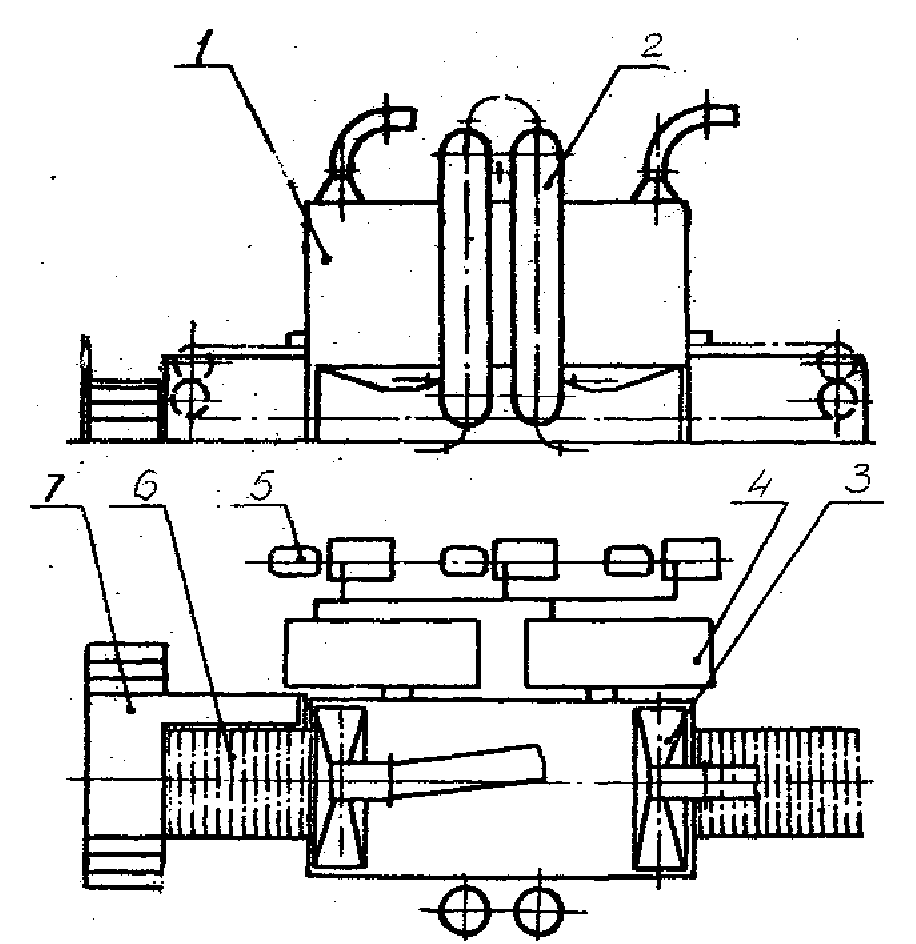

Машина (рис. 1.) состоит из замкнутого пластинчатого конвейера непрерывного действия &' обмывочной камеры 1 с расположенными внутри нее замкнутыми обмывочными рампами, площадками 7 для обслуживания конвейера; баков 4 для горячей воды и моющего раствора, двух теплообменников 2; двух вентиляционных установок для удаления пара из зон обмыва и вытяжных зонтов 3; трех насосных установок 5 для моющего раствора, горячей воды и одной резервной. Детали для обмывки укладываются в корзины. Мелкие детали укладываются в контейнеры. Корзины с деталями и контейнерами мостовым краном ставятся на конвейерную ленту, подающую их в обмывочную камеру. В обмывочной камере детали обмываются сначала моющим раствором, затем - горячей чистой водой. Обмывочная камера имеет три разделительные секции - в начале и в конце камеры, третью - в средней части для предотвращения смешивания моющего раствора и горячей воды. Крайние секции имеют вытяжные вентиляции, удаляющие пар. На выходном участке конвейера лоток для сбора и отвода воды. За конвейером располагается наклонный рольганг, по которому корзины скатываются вниз в зону действия монорельса с тельфером. Моющий раствор и горячая вода подогреваются теплообменниками- Циркуляция моющего раствора и горячей воды производится насосными установками.

Преимущества перед известными аналогами

Возсодность промывать крупные и мелкие детали

Стадия освоения

Внедрено в производство

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

Годовой экономический эффеки 55 тыс. руб.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

13.01.2007
