Номер

82-061-03

Наименование проекта

Кондуктор для сверления плиты

Назначение

Сверление отверстий в деталях тира плина на вертикально-сверлильном станке

Рекомендуемая область применения

Сверлильные работы

Описание

Описание к ИЛ 82-061-03

Результат выполнении» конструкторской разработки.

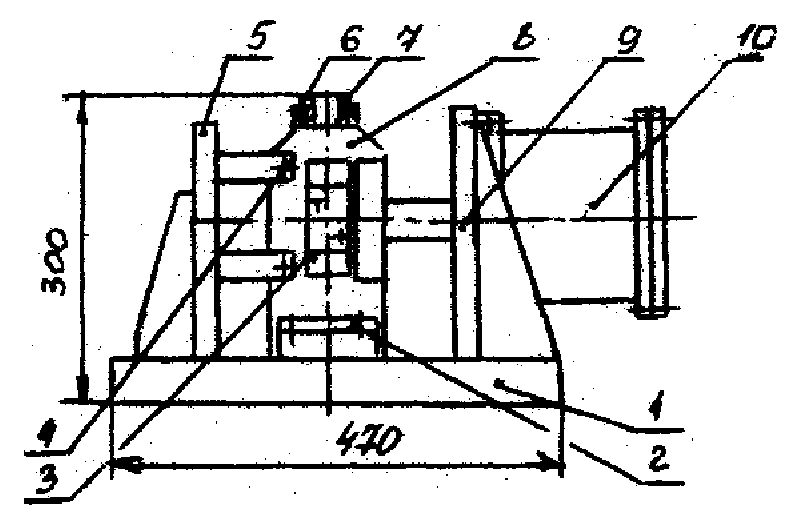

Состоит (рис 1.) из основания 1, к которой приварены кронштейны 5, 8, 9, а также крепится плита 2, служащая для установки обрабатываемой детали. На кронштейне 8 сверху установлена кондукторная плита 6 с направляющей кондукторной втулкой 7, а в передней части закреплен упор 3, по которому базируется обрабатываемая деталь. На кронштейне 9 закреплен пневмоцилиндр 10, служащий для прижима обрабатываемой детали при сверлении. На кронштейне 5 установлены упоры 4.

Кондуктор располагают на столе вертикально-сверлильного станка. Для этого в основании кондуктора имеются пазы. Обрабатываемую деталь устанавливают на плиту по упорам, после чего прижимают пневмоцилиндром. Сверление отверстия производят через направляющую кондукторную втулку.

Преимущества перед известными аналогами

Простота изготовления и эксплуатации

Стадия освоения

Внедрено в производство

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

Годовой экономичесий эффект 15000 руб.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

13.01.2007
