Номер

82-060-03

Наименование проекта

Многоместное приспособление для шлифования торцов пружин

Назначение

Одновременное шлифование двух торцев пружин

Рекомендуемая область применения

Шлифовальные работы

Описание

Описание к ИЛ 82-060-03

Результат выполнения конструкторской разработки.

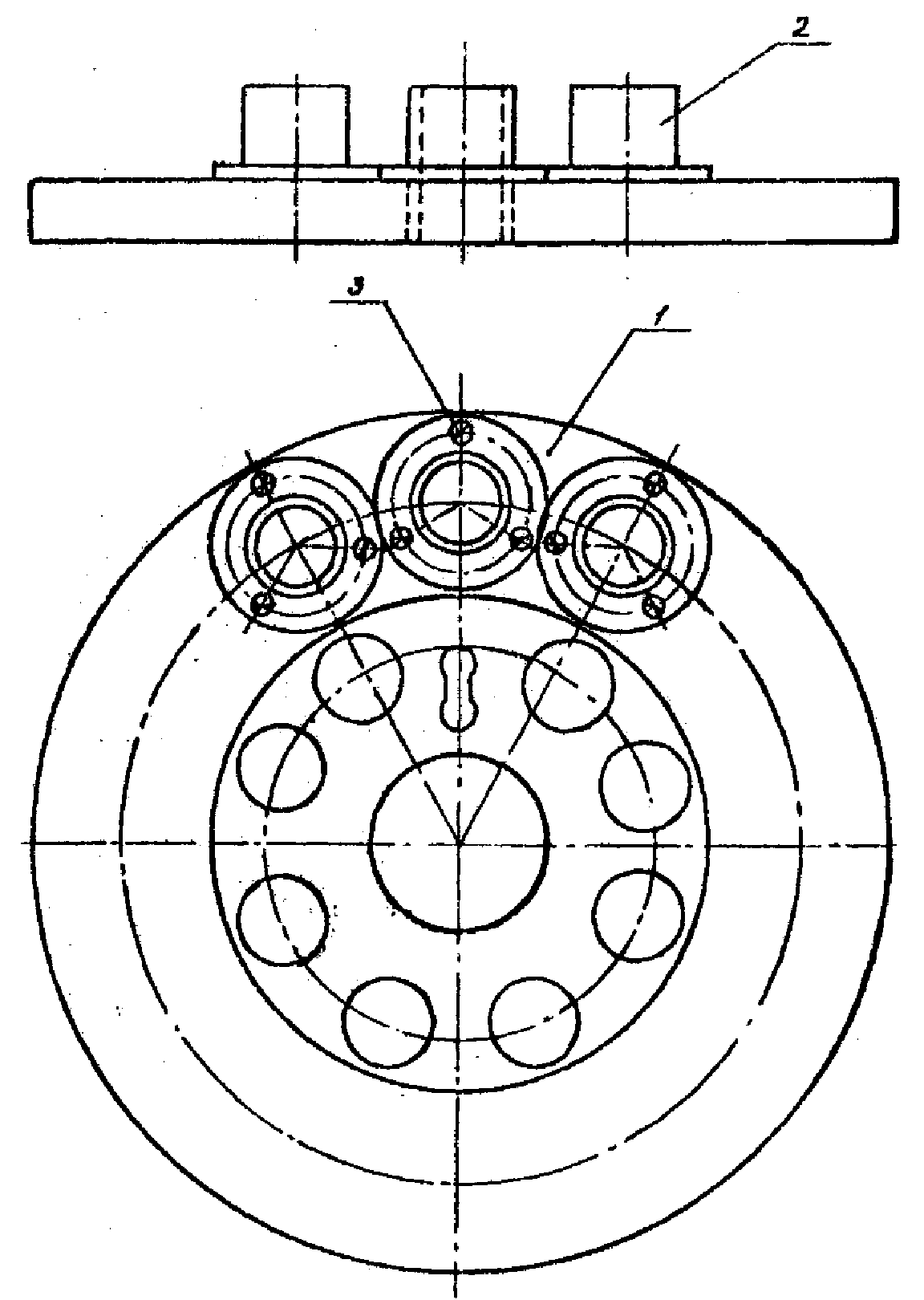

Приспособление (рис 1.) состоящее из планшайбы 1, сменных втулок 2, которые крепятся к планшайбе винтами 3, устанавливается на ось торцешлифовапьного станка. На торцевой поверхности планшайбы расположены в один ряд сменные втулки, в которые вставляются обрабатываемые пружины. При вращении планшайбы пружины проходят между двумя шлифовальными круга­ми. Сменные втулки изготавливаются в зависимости от наружного диаметра и ее высоты.

Использование данного приспособления позволило улучшить качество изготовления пружин, обеспечить параллельность торцев пружин.

Габаритные размеры приспособления — в зависимости от обрабатываемой детали.

Преимущества перед известными аналогами

Простота изготовления, обеспечивается параллельность торцов пружин

Стадия освоения

Внедрено в производство

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

Годовой экономический эффект 30000 руб.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

13.01.2007
