Номер

82-057-03

Наименование проекта

Транспортируемое устройство для сборки переносных заземлений

Назначение

Сборка вышедших из строя переносных заземлений с одной съемной штангой

Рекомендуемая область применения

Оснастка для ремонта и обслуживания электроустанвок и воздушных линий электропередач

Описание

Описание к ИЛ 82-057-03

Результат выполнения конструкторской разработки.

В процессе эксплуатации переносное заземление  с одной съемной штангой в электроустановках и на воздушных линиях электропередачи они быстрой приходят в негодность или требуют капитального ремонта вследствие обрыва жил медного троса больше нормы, особенно от скручивания во время сборки и разборки.

Разработано переносное устройство для сборки этих заземлений. Состоит из двух приспособлений.

В первом приспособлении (см. рис. 1) штырь заземления 1 конструктивно выполняется как одно целое с барабаном 2 и ручкой 3. Ручка с барабаном служат для сборки переносных заземлений.

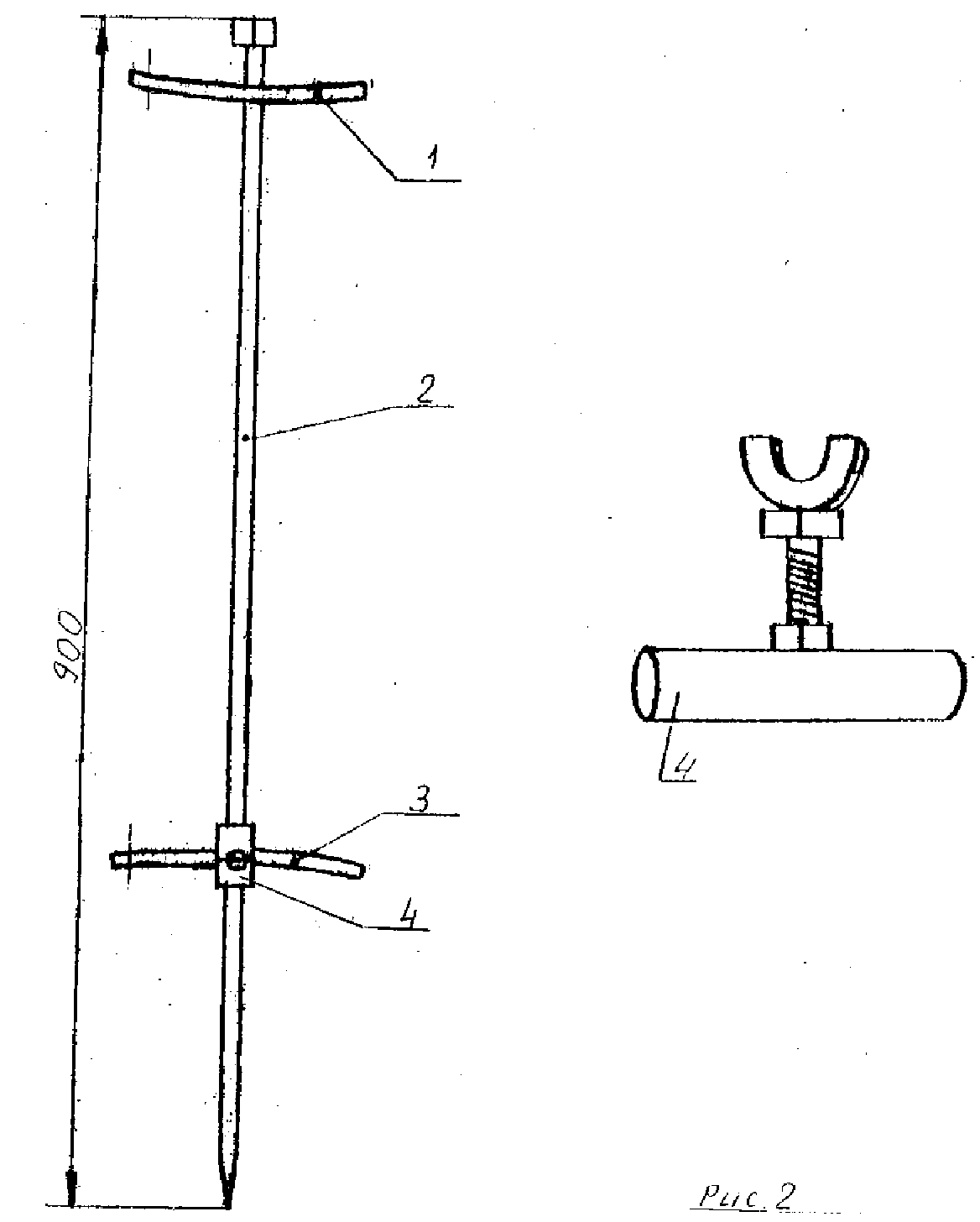

Второе приспособление (см. рис. 2)  изготовлено из металлического прутка. Состоит из основного стержня 2, который является одновременно заземляющим штырем. На основном стержне укреплены два кронштейна 1 и 3, на которые наматываются заземления. Верхний кронштейн 1 неподвижен, нижний кронштейн 3 перемещается по основному стержню и фиксируется в нужном положении струбциной 4.

Данное переносное устройство удобно в транспортировании и эксплуатации.

Преимущества перед известными аналогами

Простота конструкии, удобство транспортирования

Стадия освоения

Внедрено в производство

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

Годовой экономический эффект 11,4 ты. руб.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

13.01.2007
