82-055-03

Наименование проекта

Установка для испытания трансформаторного масла

Назначение

Механизация испытаний трансформаторного масла конвейерным методом

Рекомендуемая область применения

Ремонт и обслуживание оборудования трансформаторных подстанций

Описание

Описание к ИЛ 82-055-03

Результат выполнения конструкторской разработки.

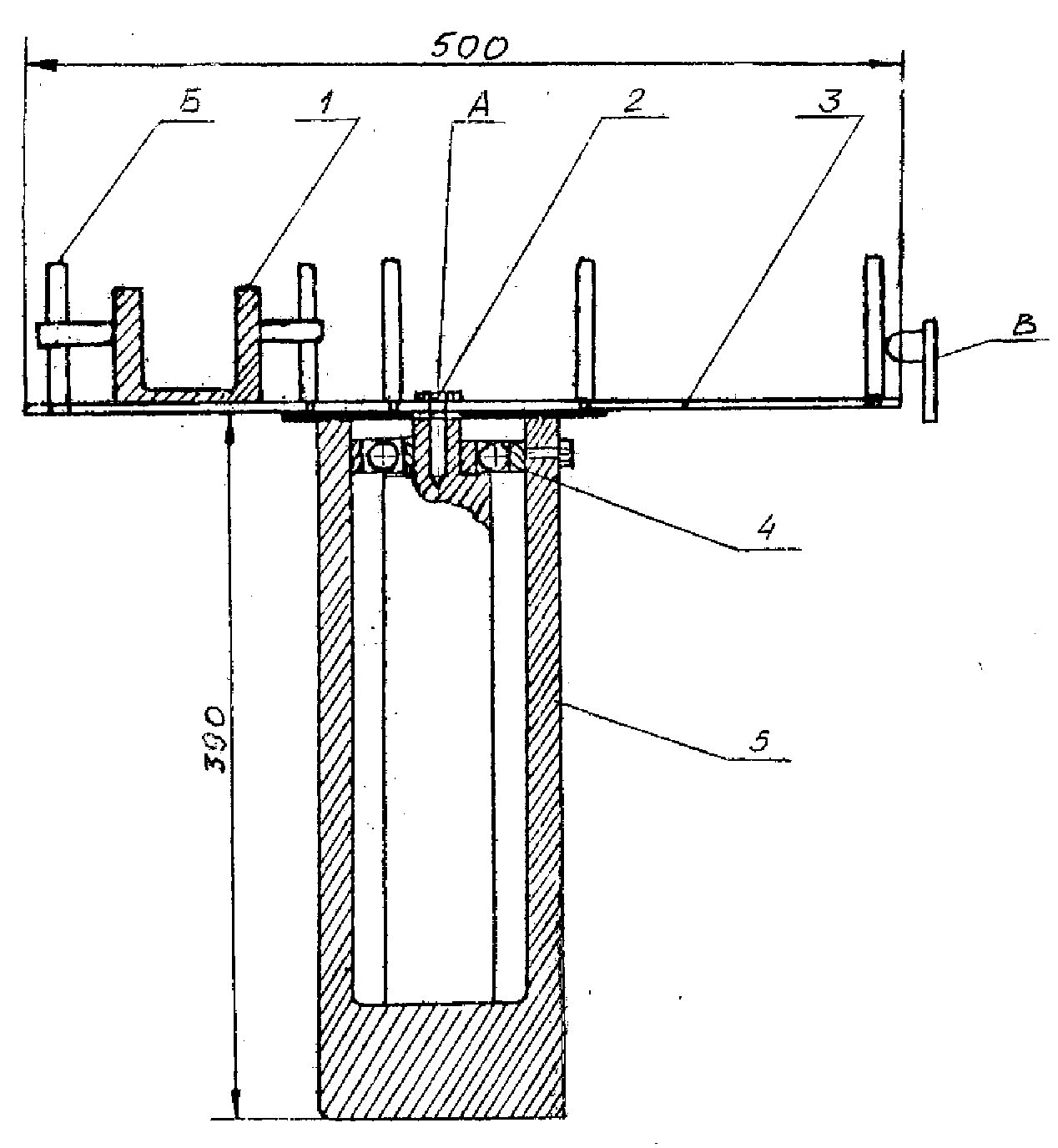

Представляет собой специальный стенд, на котором смонтировано приспособление для испытания масла (см. рис. 1), состоящее из изолятора 5, подвижного диска 3 с пятью фарфоровыми чашками 1, в которые заливают масло из разного оборудования. Диск поворачивается на оси 2 с шарикоподшипником 4, где служит одним из электрических контактов приспособления.

Всего имеются три контакта: контакт оси – А, контакт чашек – Б и наружный контакт – В.

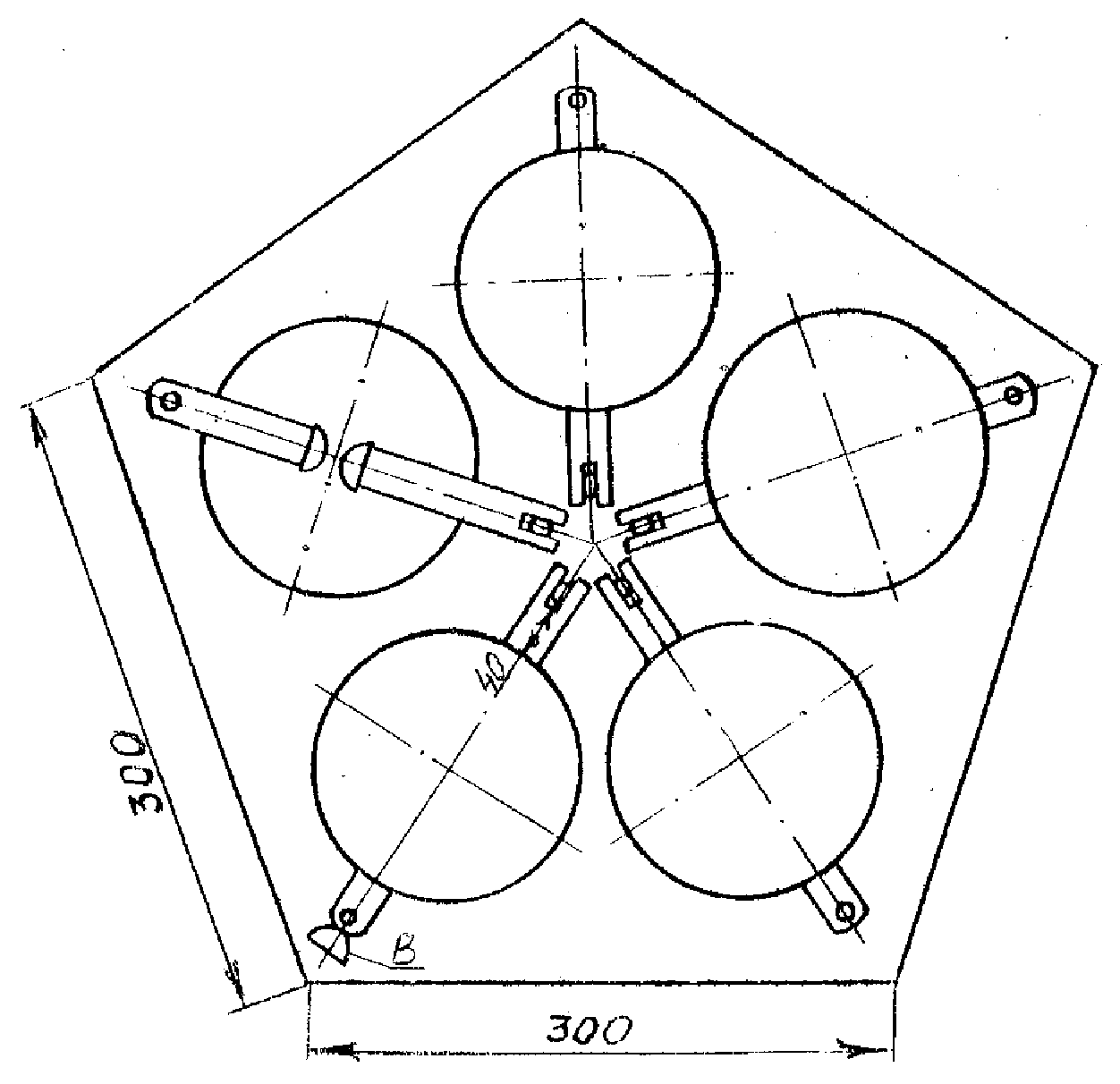

При вращении подвижного диска (см. рис. 2) наружный контакт В  попеременно соприкасается с контактами чашек. Напряжение для испытания от нуля до момента пробоя подается от аппарата АИМ-80 для испытания масла на ось с шарикоподшипником и на наружный контакт В.

При испытании масла диск поворачивают таким образом, чтобы одна из пяти фарфоровых чашек с трансформаторным маслом своим контактом Б вошла в соприкосновение с наружным контактом В.Затем, подавая напряжение от аппарата АИМ-80, производят пробой масла в данной чашке. После пробоя в первой чашке подвижный диск поворачивают для контакта со следующей чашкой с испытываемым маслом, и процесс повторяют до пятой чашки. Для замера угла диэлектрических потерь трансформаторного масла на специальном стенде мост переменного тока Р-595 и сосуд для испытания масла.

Преимущества перед известными аналогами

Значительное сокращение времени испуьания масла

Стадия освоения

Внедрено в производство

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

Годовой экономический эффект 18 тыс. руб.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

13.01.2007
