Разработка является результатом выполнения научно-исследовательской работы.

Предлагается дифракционная фокусирующая антенна на основе эшелетной фазовой зонной пластинки.

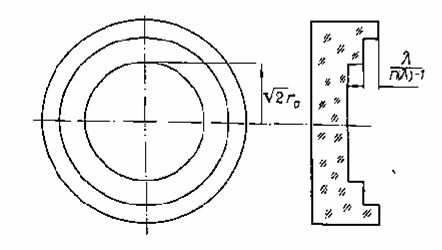

Фазовый профиль эшелетной зонной пластинки показан на рис.1,а.

Рис. 1а

Фазовая функция пропускания возрастает скачком на величину 2 радиан, а оптическая величина профиля соответственно возрастает при этом на . Радиусы границ этих зон определяются по формуле , гдеr₀- радиус первой зоны, - длина волны,n=1;2;3;…..n.

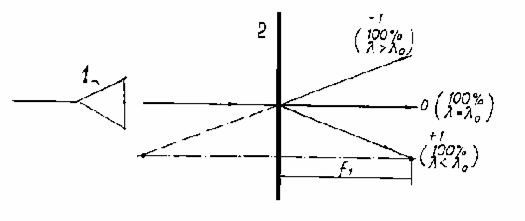

Принцип работы предлагаемой ДФА показан на рис. 1,б.

Рис. 1б

ДФА содержит облучатель 1 и эшелетную зонную пластинку (З.П.) 2. На эшелетную З.П. подается плоская монохроматическая ЭМВ. Для расчетной длины волны эшелетная З.П. работает как плоскопараллельная пластинка. В этом случае, при прохождении через зонную пластинку плоской волны, фазовый фронт остается плоским. Для длин волн, отличных от расчетной, эшелетная З.П. изменяет форму волнового фронта, то есть является дифракционной фокусирующей структурой и работает как положительная или отрицательная линза, преобразуя плоскую волну в соответствующую сферическую. Для длин волн больших расчетной, она работает, как рассеивающая линза, обладающая единственным мнимым фокусом. Если же длина облучаемой волны меньше расчетной, эшелетная З.П. превращается в положительную собирающую линзу, имеющую также один, но действительный фокус.

При этом, вся энергия падающей плоской волны концентрируется в этом единственном фокусе и дифракционная эффективность увеличивается до 100%.
