Номер

79-133-03

Наименование проекта

Уравнительный механизм двухпоточного двухступенчатого редуктора

Назначение

Создание коипактного двухпоточного двухступенчатого редуктора с автоматическим выравниванием нагрузки по потокам с одним входом и одним выходом мощности

Рекомендуемая область применения

Авиационное машиностроение и редукторостроение

Описание

Данная работа является конструкторской разработкой ВГТУ.

Уравнительный механизм позволяет равномерно распределить крутящий момент по двум потокам редуктора передающего мощность на один потребитель (воздушный винт, трансмиссию и т.д.) с одного выходного вала двигателя.

Принцип работы механизма заключается в том, что с целью выравнивания нагрузки между потоками редуктора ведущая шестерня редуктора, соединенная с выходным валом, например, рессорой устанавливается на податливых упруго-демферных опорах (демпферах) (см. рис.1).

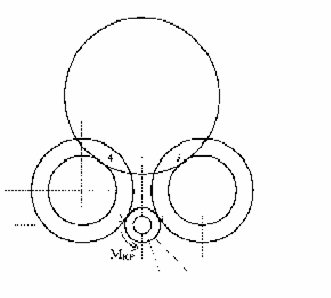

Рис.1 Схема двухпоточного двухступенчатого редуктора

Податливость опор (демпферов) см/кг определяется по полученной авторами формуле, включающей энергетические параметры двигателя и геометрические параметры зубчатого зацепления ведущей шестерни.

Выравнивание нагрузки по потокам редуктора происходит в режиме самовыравнивания из-за смещения ведущей шестерни в сторону ненагруженного потока.

Преимущества перед известными аналогами

Высокая надежность при минимальных габаритах

Стадия освоения

Способ (метод) проверен в лабораторных условиях

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Создание надежного компактного редуктора передающего мощность по двум потокам , который позволит уменьшить стоимость установки на 2-3%.

Возможность передачи за рубеж

За рубеж не передаётся

Дата поступления материала

19.05.2003
