Результат выполнения конструкторской разработки.

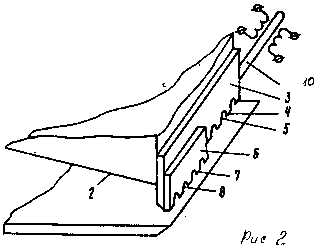

На рис.1 показано напускное устройство, вид спереди; на рис.2 - то же, аксонометрия.

Напускное устройство содержит нижнюю губу 1, переднюю стенку 2, к которой примыкает верхняя губа 3 со скосом, вдоль рабочей кромки которой чередуются выступы 4 и впадины 5. К верхней губе прикреплена пластина 6 с возможностью перемещения, например в пазу верхней губы 3 путем соединения ее, например, с регулировочной тягой. Пластина 6 содержит выступы 7 и впадины 8.

Пластина 6 может быть выполнена в виде секций 9. Каждая секция 9 снабжена механизмом перемещения, например в виде регулировочной тяги. Верхняя губа 3 может быть соединена с виброприводом 10.

Устройство работает следующим образом.

Суспензия проходит через выпускную щель между нижней губой 1 и передней стенкой 2 под верхней губой 3 и пластиной 6. При перемещении пластины 6 вдоль верхней губы 3 происходит смещение выступов 7 и впадин 8 относительно выступов 4 и впадин 5, что способствует выравниванию плотности бумажной массы в отливаемом полотне и приводит к завихрению волокнистой суспензии на кромках верхней губы 3 и пластины 6, что значительно повышает степень турбулентности в потоке и интенсифицирует процесс диспергирования волокон суспензии. Кроме того, при смещении выступов 7 и впадин 8 относительно выступов 4 и впадин 5 происходит изменение направления движения волокон в потоке, способствуя их поперечной ориентации. В случае выполнения пластины 6 в виде секций 9, каждая из которых перемещается вдоль верхней губы 3, обеспечивается возможность управления равномерностью распределения массы 1 м ² и ориентацией волокон по ширине отливаемого полотна. Соединение с виброприводом 10 верхней губы 3 позволяет перемещать ее в поперечном движению потока направлении, тем самым, способствуя дополнительной турбулизации волокнистой суспензии. Это позволяет эффективно диспергировать бумажную массу, улучшая равномерность распределения волокон в структуре бумажного листа.

Использование предлагаемого напускного устройства позволяет повысить качество отливаемого полотна путем улучшения поперечной ориентации волокон в потоке бумажной массы за счет интенсификации диспергирования.
